Затвор поворотный дисковый

1_1329037262
Цена по запросу

+

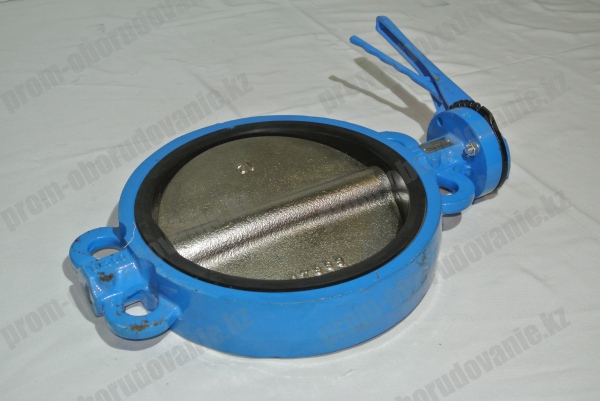

Затвор поворотный дисковый – это современная разновидность запорной арматуры. Отличительной особенностью дискового поворотного затвора является вращающийся вокруг оси диск, выполняющий роль запирающего или регулирующего органа.

Дисковые поворотные затворы также называют герметичными клапанами, заслонками. Они являются альтернативой использованию традиционных задвижек, кранов и вентилей.

Описание

Сфера применения

Дисковые поворотные затворы нашли применение в следующих отраслях и процессах:

– Энергетика и коммунальная сфера (водоканалы, водозаборы, очистные сооружения, котельные, водопроводные и тепловые сети, ТЭЦ);

– Нефтехимия и нефтепереработка (сырая и товарная нефть, дизтопливо, бензин, керосин);

– Химическая промышленность (эксплуатация кислот, щелочей и других агрессивных жидкостей).

Устройство

Дисковый поворотный затвор состоит из следующих узлов: корпус, диск, манжета, верхний и нижний штоки, направляющая втулка, кольцевая прокладка, шпонка, ручка, зубчатый сектор.

Затвор поворотный дисковый имеет стопроцентную герметичность в обоих направлениях.

При изготовлении различных модификаций затворов применяются два типа седловых уплотнений:

– Кольцо, обеспечивающее полную герметичность;

– Внутреннее усиление синтетической смолой.

Корпус затвора поворотного дискового изготавливается из серого или ковкого чугуна, обычной или нержавеющей стали. Сверху корпус обрабатывается тонким слоем эпоксидного состава. На корпусе различных моделей дисковых поворотных затворов конструктивно предусматриваются гладкие или резьбовые проушины для монтажа на винтах или использования в конце трубопровода.

Диск может быть выполнен из хромированного ковкого чугуна, сплава бронзы с алюминием или нержавеющей стали. Диск подвергается специальной механической обработке по краю, что позволяет уменьшить усилия, обеспечивает постоянное значение поворотного момента.

Шток, состоящий из двух частей, прочно посажен. Он позволяет существенно снизить коэффициент потери давления за счет уменьшенной толщины диска и особой форме.

Приводная часть дискового затвора представляет собой прочную ручку, фиксируемую к корпусу фланцевым соединением. Ручка изготавливается из ковкого чугуна, имеет пронумерованный зубчатый сектор, может закрываться на замок. Другие варианты исполнения привода дискового поворотного затвора – ручной штурвал-редуктор с индикатором открытия, пневматический или электрический привод.


Затвор поворотный дисковый

Рабочие условия эксплуатации:

– Максимальное давление (бар): 16;

– Температура (°C): от -15 до +130.

Преимущества дисковых поворотных затворов:

– Компактные габариты изделия, относительно малый вес;

– Возможность монтажа на трубопроводах большого сечения;

– Небольшое гидравлическое сопротивление;

– Отсутствие мест, накапливающих грязь;

– Удобство в эксплуатации, обслуживании;

– Легкость монтажа и ремонта;

– Простота конструкции;

В процессе работы дискового поворотного затвора контакт рабочей среды происходит лишь непосредственно с диском и уплотнением. Это значительно упрощает выбор материала для изготовления корпуса и позволяет уменьшить цену изделия.

Благодаря многообразию конструкций дисковые поворотные затворы могут применяться почти в любой рабочей среде, активно противостоя повышенному износу и коррозии.

Все эти преимущества позволяют классифицировать затвор поворотный дисковый как наиболее эффективное затворное устройство.
