КНС - канализационные насосные станции

КНС - канализационные насосные станции

В случаях, когда сточные воды не способны самотеком поступать в очистные сооружения или канализационный коллектор, для их перекачки применяются канализационные насосные станции.

Канализационные насосные станции (КНС) изготавливаются строго по параметрам заказчика для экономного решения его задач. Поэтому цена будет известна только после предварительного расчёта. Чтобы получить коммерческое предложение с техническим описанием, стоимостью и сроком поставки заполните опросный лист (на одноимённой вкладке) или скачайте в формате .doc, заполните и пришлите по электронной почте.

Опросный лист
Опросный лист на Канализационную Насосную Станцию (КНС)
Организация (*)
Не указана организация
Контактное лицо (*)
Укажите конктатное лицо
Ваш город (*)
Укажите Ваш город
город организации которой мы будем выставлять ТКП
Телефон (*)
Укажите Ваш номер телефона
укажите код города
e-mail (*)
Не указан e-mail
проверьте правильность, пробелы не допустимы
Почтовый адрес
Максимальный приток сточных вод (*)
Укажите значение
м³/ч
Требуемый напор на выходе из КНС в точке А (*)
Укажите значение
м
Рабочих насосов
Укажите количество рабочих насосов
шт
Резервных насосов
Укажите количество резервных насосов
шт
Запасных насосов на склад
Укажите количество запасных насосов
шт
Длина напорного трубопровода ( L )
Укажите длину напорного трубопровода
м
Материал напорного трубопровода
Укажите материал напорного трубопровода
Кол-во поворотов на напорном трубопроводе 45°
Укажите количество поворотов 45°
шт
Кол-во поворотов на напорном трубопроводе 90°
Укажите количество поворотов 90°
шт
Разность геодезических высот начала и конца напорного трубопровода
Укажите разность высот
м
Количество напорных трубопроводов

Укажите Количество напорных водопроводов
шт
Наружный диаметр и толщина стенки самотечного трубопровода
Укажите диаметр и толщину стенки самотечного трубопровода
мм
Наружный диаметр и толщина стенки напорного трубопровода
Укажите диаметр и толщину стенки напорного трубопровода
мм
Глубина заложения самотечного трубопровода H1 (от уровня земли до оси трубопровода) (*)
Укажите значение
м
Глубина заложения напорного трубопровода H2 (от уровня земли до оси трубопровода)
Укажите глубину H2
м
Вид стоков

Укажите вид стоков
Материал корпуса КНС


Укажите материал корпуса КНС
Исполнение щита управления

Укажите вариант исполнения щита
Количество вводов электропитания

Укажите количество вводов эл.питания
Требуется ли учет стоков

Укажите необходимость учета стоков
Требуется ли система взмучивания осадка

Укажите необходимость в системе взмучивания
Расходомер будет установлен

Укажите местоположение расходомера
уклон
Укажите уклон
°
Возвышение КНС над уровнем земли H3
Укажите возвышение над уровнем земли
м
Требуется ли изготовление наземного павильона

Укажите необходимость изготовления павильона
Дополнительная информация
Защитный код Защитный код   другой код
Введите защитный код

Описание

КНС «Иртыш-Эко» – канализационная насосная станция нового поколения

КНС (канализационные насосные станции) – устройства для осуществления перекачки сточных вод в случае, когда в очистные сооружения или коллектор жидкость не может поступать самотеком.

Комплектные КНС не собираются из наборных узлов от разных производителей. Предлагаемые канализационные насосные станции «Иртыш-Эко» комплектуются насосами и автоматикой, изготовленной в заводских условиях одного и того же изготовителя, благодаря чему наши КНС имеют продуманную конструкцию и высокую надёжность.

Области применения КНС «Иртыш-Эко»

Универсальность и продуманность конструкции позволила применить канализационные насосные станции (КНС) для систем:

1. Ливневой канализации.

2. Хозяйственно-бытовой канализации.

3. Производственной канализации.

Типовая КНС – общие сведения

В основе комплектации типовой КНС лежит металлическая или стеклопластиковая емкость и комплект погружных насосов, причём, наши клиенты могут выбрать КНС как с насосами «Иртыш», так других ведущих брендов: Flygt, Grundfos, ABS, Wilo или KSB (по выбору заказчиков).

Канализационные насосные станции для работы располагаются под землёй. Глубина заложения КНС будет зависеть от глубины, на которой расположен подводящий трубопровод.

кнс

Канализационная насосная станция (КНС) – вертикальная стальная или стеклопластиковая емкость с горловиной, закрытой крышкой, и дном воронкообразной формы. Через стенку ёмкости КНС выводится специальная гильза, в которой проводится подключение самотёчного трубопровода. Плавающий мусор улавливается и помещается в съёмную корзину.

Два погружных насоса КНС расположены в нижней части емкости со способностью к перемещению по вертикальным направляющим, реализованной посредством динамичного (безболтового) соединения к трубному узлу КНС через погружной соединитель. Такое соединение делает техническое обслуживание, включающее демонтаж и монтаж насосов, более простым и быстрым.

От каждого из двух насосов КНС отходит напорная труба с установленной запорной арматурой. Для удобства обслуживания КНС смонтирована лестница, проходящая по всей высоте станции.

Включение/отключение насосов в нормальном и аварийных режимах осуществляют поплавковые датчики уровней:

  • • Общее отключение насосов.

  • • Раздельное включение первого и второго насосов.

  • • Подача аварийного сигнала о переполнении приёмного резервуара.

Канализационная насосная станция (КНС) имеет шкаф управления, к которому подключены поплавковые датчики и погружные насосы. Поплавковые выключатели, как часть системы КНС, управляют работой насосов в автоматическом режиме. Во внутренней части корпусов канализационные насосные станции «Иртыш-Эко» имеют стационарные или съёмные площадки для персонала, производящего обслуживание запорной арматуры.

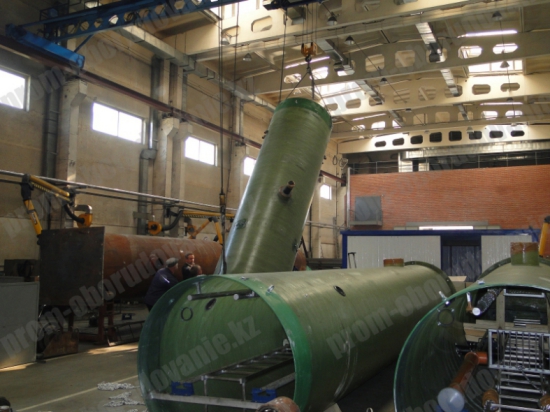

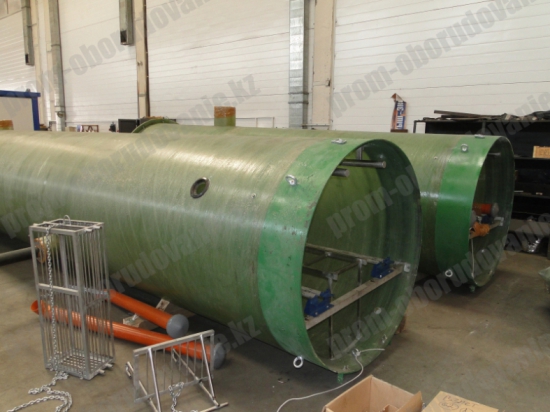

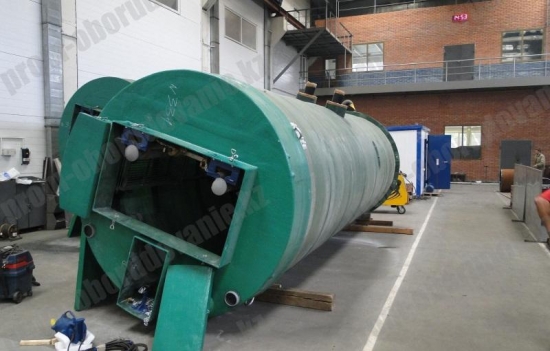

КНС с корпусом из стеклопластика

Канализационные насосные станции могут производиться в стандартных диаметрах: 1500, 2200 и 3000 мм намоткой нити машинным методом. Стеклянные нити корпуса КНС, пропитанные полиэфирной смолой, по спирали наматываются на оправку цилиндрической формы. Контроль намотки осуществляет компьютерная программа, а роль оператора заключается в том, чтобы указать требуемые параметры:

- длина и диаметр изделия;

- угол и ширина намотки.

Дальнейший процесс намотки нити корпуса КНС проходит без вмешательства оператора.

канализационные насосные станции из стеклопластика

Канализационные насосные станции «Иртыш» изготавливаются на основе полиэфирных смол компании Reichhold (Финляндия), одного из мировых лидеров по производству этих материалов.

Корпуса КНС, изготовленные машинным методом, имеют большую прочность, чем их аналоги, намотанные вручную, даже при одинаковой толщине стенки. Кроме того, автоматической намоткой достигается стабильное качество корпусов из стеклопластика.

Канализационные насосные станции для работы погружаются в грунт, поэтому их корпус подвергается значительным нагрузкам от давления грунтовых вод и самого грунта с возрастанием давления по мере заглубления. Этот факт учитывается при намотке корпуса КНС переменной толщиной стенки: 10 мм толщины у поверхности земли и до 25 мм толщины для корпуса в его нижней части. Такой подход не только защищает корпус КНС от механических воздействий, но и изготавливать канализационные насосные станции с учётом рационального и бережного расхода ресурсов с максимальной эффективностью и учетом роста давления.

Для обеспечения большей безопасности и надежности стеклопластиковые корпуса КНС снабжаются местными утолщениями стенок по диаметру: кольцами шириной в 100 мм как ребрами жесткости с дополнительным усилением корпуса. Расположение этих колец с определённым шагом также имеет расчётную величину.

Канализационные насосные станции (КНС) со стеклопластиковым корпусом имеют срок службы не менее 50-и лет.

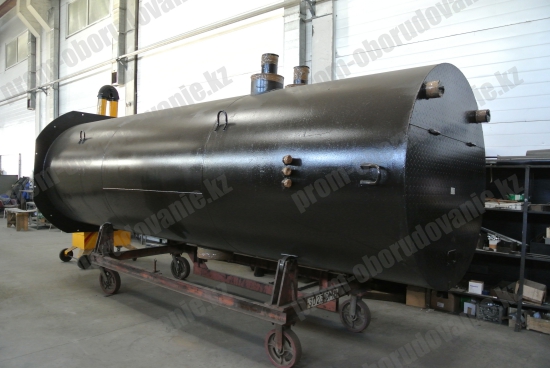

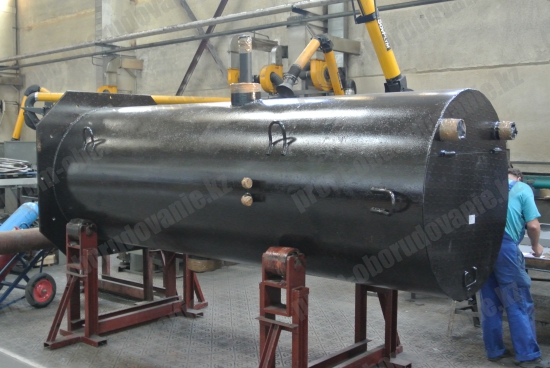

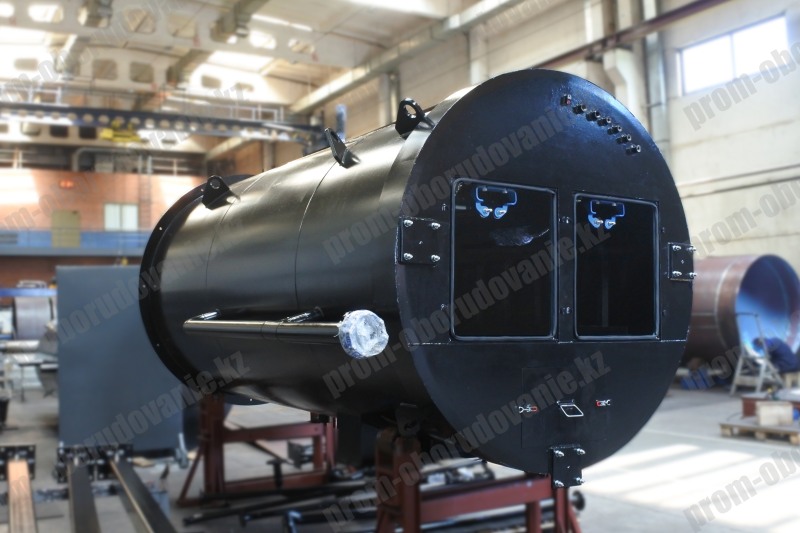

КНС с корпусом из стали

Канализационная насосная станция с корпусом из стали изготавливается из труб диаметром 1400, 1700, 2000, 2500 или 3000 мм при толщине стенок труб 14-16 мм (у конкурентов – до 6 мм). Днище корпуса из листовой стали толщиной 20 мм. Крепление к фундаментной плите КНС производится через отверстия в днище (24 мм в диаметре), просверленные по диаметру, а надежное присоединение к корпусу реализовано анкерными болтами распорного типа.

кнс

Такая КНС (канализационная насосная станция), установленная на фундаментной плите, крепится также анкерными болтами по отверстиям в днище и фундаменте. Для обеспечения герметичности резервуара КНС используется крышка с уплотнением из резины.

Для защиты от коррозии все поверхности стального корпуса КНС перед окраской тщательно очищаются и покрываются в три слоя антикоррозионной мастикой «Вектор». Таким образом достигается высокая антикоррозионная устойчивость всех элементов КНС.

Канализационная насосная станция, сочетающая большую толщину стенки корпуса (14-16 мм) и защитное трёхслойное покрытие, имеет уникальный срок службы корпуса – 50 лет.

канализационные насосные станции

КНС (канализационные насосные станции) с дополнительной комплектацией

Кроме стандартной комплектации канализационные насосные станции могут быть оснащены дополнительным оборудованием:

1. Надземным павильоном.

2. Колодцами с:

  • • расходомером;
  • • дробилкой;

  • • задвижкой на трубопроводе;

  • • механической решёткой.

3. Шкафом с АВР (автоматическим вводом резервного питания).

4. GSM- или радиомодемом.

5. Клеммной коробкой.

Канализационные насосные станции «Иртыш-Эко» также могут оснащаться взрывозащищёнными насосами.

Канализационные насосные станции (КНС) комплектуются дополнительно по техзаданию заказчика. В кратчайшие сроки – 2-3 недели – мы изготовим для вас КНС с заданными параметрами.

Канализационные насосные станции (КНС) изготавливаются строго по параметрам заказчика для экономного решения его задач. Поэтому цена будет известна только после предварительного расчёта. Чтобы получить коммерческое предложение с техническим описанием, стоимостью и сроком поставки заполните опросный лист (на одноимённой вкладке) или скачайте в формате .doc, заполните и пришлите по электронной почте.


Павильон

Павильон КНС - надземная часть канализционной станции. Здание контейнерного типа, быстровозводимое. Каркас павильона изготовлен из металла, потолок и стены - из сэндвич-панелей с утеплителем. Планировка, количество окон и дверей могут быть изменены в соответсвии с пожеланиями заказчика.
