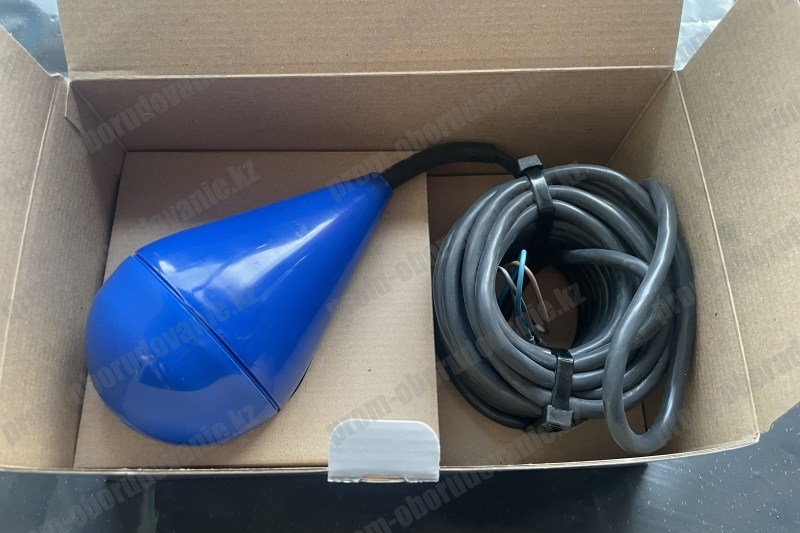

Поплавковые выключатели Иртыш ПВФ-1

Поплавковый выключатель ПВФ-1 для погружных насосов и КНС

Поплавковый выключатель ПВФ-1 — это энергонезависимый герметичный датчик уровня жидкости, предназначенный для автоматизации управления насосным оборудованием. Устройство применяется в качестве сигнализатора уровня или элемента защиты от «сухого хода» погружных насосов, работающих автономно или в составе модульных канализационных насосных станций (КНС) и очистных сооружений. Завод «Взлет» осуществляет серийное производство и оперативную доставку датчиков ПВФ-1 в Астану, Алматы и любые другие регионы Казахстана.

Принцип действия и коммутация датчика ПВФ-1

Конструкция ПВФ-1 базируется на герметичном полипропиленовом корпусе с положительной плавучестью и встроенном механическом переключателе (реле). При изменении уровня жидкости поплавок меняет свой угол наклона в вертикальной плоскости. Достижение угла в 10° активирует переключатель, замыкающий или размыкающий цепь управления пускателя насоса.

Выключатель комплектуется трехжильным гибким кабелем (сечение жил 3×0,75 мм²) в химически стойкой оболочке. Длина кабеля подбирается под глубину резервуара и составляет 10, 20 или 30 метров. В зависимости от схемы подключения жил (коричневый, серый, черный) реализуются различные алгоритмы автоматизации:

• Опорожнение резервуара (защита от перелива): Коммутируются черный и коричневый провода. Насос включается при заполнении емкости до верхнего уровня и отключается при ее опустошении.
• Наполнение резервуара (защита от сухого хода): Коммутируются серый и коричневый провода. Насос активируется при падении уровня жидкости до критической нижней отметки.

Технические характеристики поплавка ПВФ-1

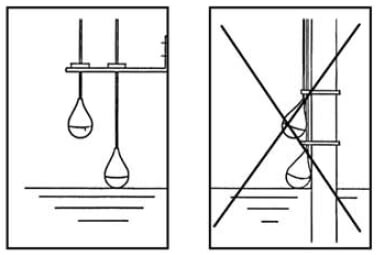

Схема монтажа поплавкового датчика уровня в резервуаре

Схема электрических соединений для контроллеров уровня

Благодаря повышенной прочности утолщенного полипропиленового корпуса, датчики ПВФ-1 устойчивы к механическим ударам и воздействию плотных фракций. Они рекомендованы для эксплуатации в тяжелых стоках со значительным содержанием твердых примесей, жиров, спиртов, ГСМ и легких кислот, полностью отвечая жестким нормативам промышленной безопасности.
