Вентиляторы высокого давления

Вентиляторы высокого давления применяются для перемещения больших объемов газообразных сред в случаях, когда необходимо обеспечить высокую скорость и давление потока. Производительность агрегатов этого типа составляет 0,1 - 24 500 м³/ч. Обеспечиваемое полное давление — 600 - 11 700 Па.

Виды

Радиальный вентилятор высокого давления может быть:

• Общего назначения. Агрегат применяется для рабочих сред, близких по характеристикам к воздушным — с низкой химической агрессивностью и невзрывоопасных. Корпус и детали механизма изготавливаются из углеродистой стали.

• Коррозионностойкий. Может работать с агрессивными средами. При изготовлении используется титан, устойчивые к коррозии металлические сплавы.

• Взрывозащищенный. Имеет особую конструкцию, исключающую случайное воспламенение перекачиваемой среды. Может быть с антикоррозийной защитой или без нее.

Принцип работы

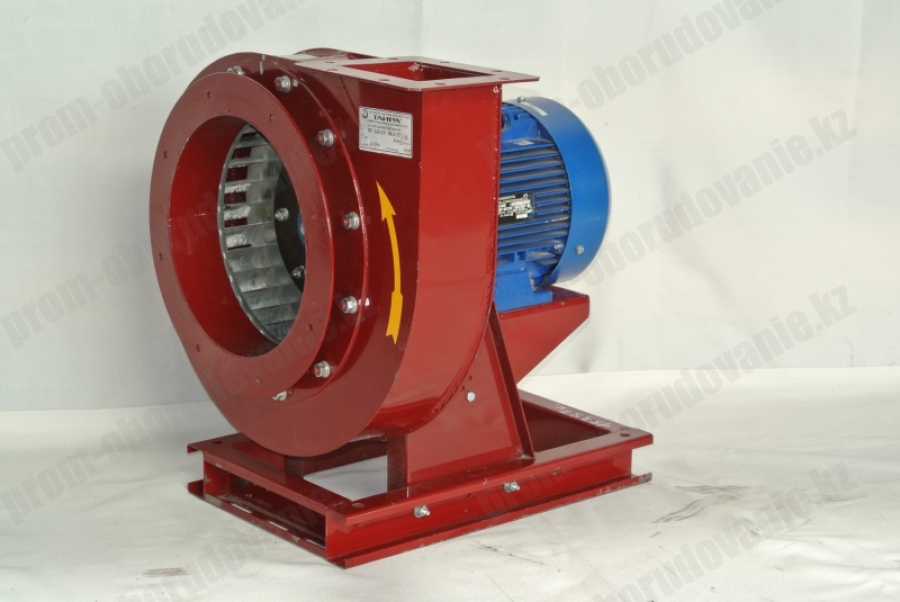

Радиальный вентилятор высокого давления имеет корпус особой спиралевидной формы с установленным в нем рабочим колесом. Газообразная среда перемещается за счет возникающей при вращении центробежной силы.

Входной патрубок располагается в центре, где возникает зона низкого давления. Затем воздух отбрасывается к стенкам спиралевидного кожуха, за счет формы направляющим его к выходному отверстию.

В оборудовании, разработанном инженерами завода «Взлет», установлено рабочее колесо с 16 лопатками, загнутыми в обратную сторону. Это позволяет обеспечить высокую производительность — до 24,5 тысяч м³/час. Также особая форма рабочего колеса позволила снизить затраты на электроэнергию на 20%, в сравнении с классическими моделями.

Рабочее колесо может иметь два типа привода:

• Ременный. Шкив двигателя соединяется с валом колеса с помощью ременной передачи.

• Прямой. Рабочее колесо зафиксировано на валу электродвигателя.

Оба типа вентиляторов высокого давления имеют свои преимущества и особенности конструкции.

Условия эксплуатации

• Рабочая среда: газовоздушная смесь без липких примесей и волокон, способных затруднить работу рабочего колеса. Не допускаются абразивные частицы.

• Температура эксплуатации: -40 — +40 °C. При таких условиях обеспечивается достаточное охлаждение электродвигателя.

• Запыленность среды: не выше 100 мг на кубический метр среды.

• Категория размещения: вентилятор предназначен для установки в умеренном климате: 2 и 3. Обязательным требованием является защита электродвигателя от прямых солнечных лучей и осадков. Также допускается первая категория размещения.

Для подбора исполнения и модели вентилятора высокого давления нашими специалистами заполните опросный лист
