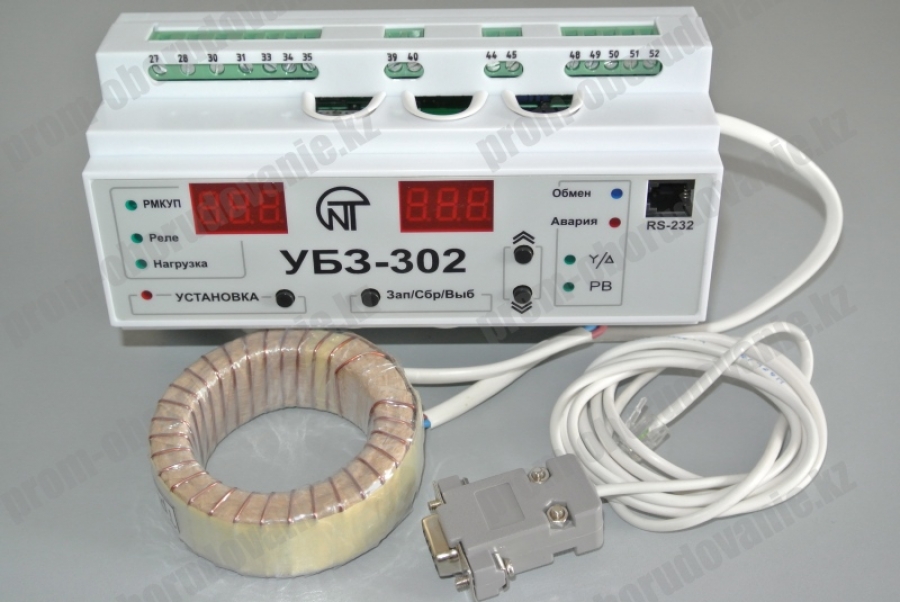

Универсальный блок защиты электродвигателей УБЗ-302

1_1485158452

УБЗ-302 – это универсальный блок защиты трёхфазных асинхронных электродвигателей, работающих от сети 380 В/50 Гц.

Прибор компактен, весит не более 500 г, потребляя под нагрузкой не больше 5 ВА мощности. Он предназначен для:

  • непрерывного контролирования параметров питающей сети;
  • действующих значений токов, фазных и линейных, электрооборудования;
  • тестирования сопротивления изоляции электродвигателей.

Мощность электродвигателей, для защиты которых применим универсальный блок УБЗ-302:

  • при применении токовых трансформаторов встроенных – от 2,5 до 30 кВт;
  • с использованием трансформаторов внешних – до 315 кВт.

Нейтраль может быть изолированной.

Функции защиты

Обеспечивает защиту электродвигателя при:

  • недопустимом качестве напряжения питания – его скачках, фазовом перекосе и обрыве, неправильном чередовании фаз;
  • симметричных токовых перегрузках, вызываемых чрезмерной механической нагрузкой вала;
  • превышении током обратной последовательности установленного порогового значения;
  • несимметрии токов фаз, происходящей в отсутствие перегруза – наиболее вероятной причиной является дефект в изоляции ;
  • пропадании механического момента на валу;
  • затянутом пуске электродвигателя (блокировке его ротора);
  • блокировке ротора;
  • сопротивлении изоляции между корпусом и статором электродвигателя ниже минимально допустимого;
  • замыкании обмотки статора на «землю»;
  • перегреве электродвигателя в целом и его обмоток.

Возможность автоматическое повторного включения (АПВ) нагрузки определяется отдельно по каждой аварийной позиции.

Обеспечивает защиту электродвигателя с помощью управления контактором (катушкой магнитного пускателя). Если он обнаруживает токи в электродвигателе при отключенных реле нагрузки и функционального, то он отключает и удерживает выключенным внешний контактор (если нет режима АПВ). Включение контактора возможно только после выключения универсального блока защиты.

Связь с УБЗ-302

Управление универсальным блоком защиты электродвигателем и передача данных производится по интерфейсам RS-485 (по протоколу MODBUS) или RS-232. Одновременно они не используются.

Возможна связь с УБЗ-302 и через персональный компьютер. Для этого используется программный пакет “Панель управления УБЗ-302”. Он позволяет:

  • вести наблюдение в реальном времени текущего состояния и динамики изменения параметров УБЗ-302 и электродвигателя;
  • загружать с сохранением настройки универсального блока защиты;
  • собирать данные о работе электродвигателя;
  • просматривать архив данных в графическом виде;
  • анализировать информацию о состоянии защиты электродвигателя универсальным блоком.

Функциональное реле

Этот элемент выполняет три функции, задаваемые специальным параметром:

  • реле сигнализации, включающегося при любой аварии;
  • реле времени, включающееся через определённое время после реле нагрузки;
  • переключателя обмоток электродвигателя.

УБЗ-302 – микропроцессорное устройство c высокой точностью и надёжностью в работе. Питается от измеряемой цепи. Измерение тока производится бесконтактным индукционным способом при помощи 3 трансформаторов тока. Через их осевые отверстия проводятся фазные провода питания электродвигателя.

При каждом случае аварийного отключения реле нагрузки блок защиты выводит на индикаторную панель и записывает в свою память необходимую информацию об аварии: код, значения параметра-причины, время. Время УБЗ-302 – индивидуальное для прибора активное время. Ёмкость журнала аварийных состояний – 5 последних записей.

Гарантии

  • Срок службы – 10 лет.
  • Срок безотказной работы УБЗ-302 – 3 года с даты продажи.

Эти сроки гарантируются изготовителем при условии правильной эксплуатации прибора.
