Электрокотлы ВЭО

Электрокотлы ВЭО являются стационарным электронагревательным оборудованием, предназначены для отопления помещений жилого и производственного назначения.

Устройство выполнено в исполнении УХЛ4 для регионов с умеренными климатическими условиями, соответствуют I классу защиты от поражения электротоком.

Устройство, принцип действия

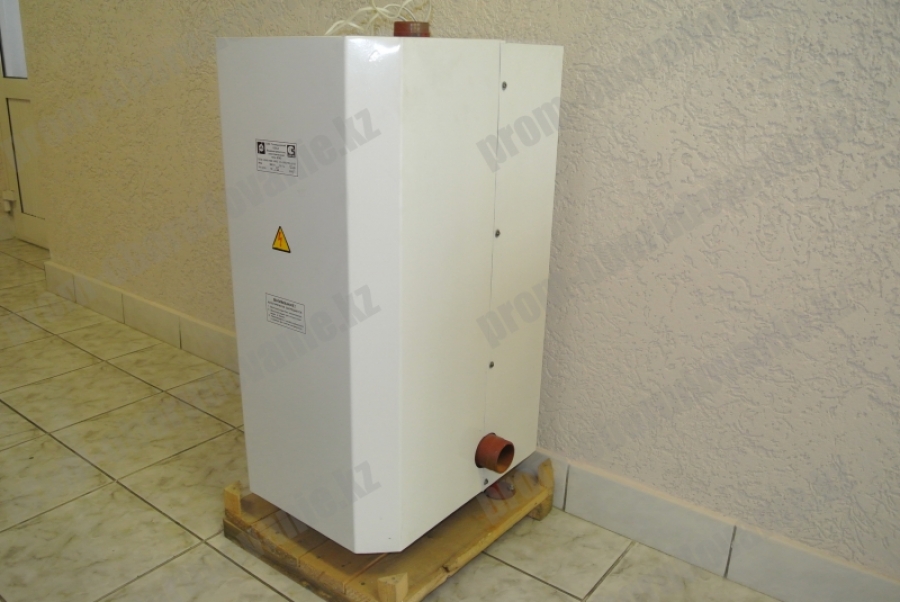

Напольные электрокотлы ВЭО конструктивно состоят из водонагревателя, шкафа управления и температурного датчика (по воздуху).

Водонагреватель электрокотла ВЭО состоит из цилиндрического стального бачка с вваренными по вертикальной линии тремя горловинами. К горловинам при помощи фланцев крепятся нагревательные блоки. Выходной патрубок вварен в верхнюю крышку бачка, выходной патрубок – в правую часть нижней крышки.

Бачок водонагревателя электрокотла ВЭО защищен кожухом, состоящим из лицевой и задней панели. На левой стороне лицевой панели имеются зажимы заземления.

Шкаф управления электрокотла ВЭО вмещает в себя: магнитный пускатель КМ1, автоматический выключатель QF1, предохранитель FU1.

Роль температурного датчика по воздуху выполняет электромеханическое реле в пластмассовом корпусе (SK2). Датчиком температуры по воде служит реле 2450R.

Технические параметры водонагревателя:

• Отапливаемый объем помещений, м³: 360-900;
• Мощность водонагревателя (номинальная), кВт: 18-45;
• Число трубчатых электронагревателей, ед.: 6 или 9;
• Максимальная температура воды, °C: 85;
• Электропитание, В: 380;
• Срок службы, лет: 4.

Подготовка к работе, порядок эксплуатации

Монтаж электрокотла ВЭО к отопительной системе осуществляется специалистом-сантехником. Водонагреватель должен располагаться ниже уровня обратной магистрали.

Для удобства ремонта и обслуживания электрокотлов ВЭО на входе и входе отопительной системы монтируются вентили.

Шкаф управления и температурный датчик устанавливаются в удобных для обслуживания и мониторинга местах.

При эксплуатации электрокотла ВЭО в системе с естественной циркуляцией необходимо обязательно предусмотреть расширительный бачок, устанавливаемый чуть выше самой верхней точки системы. Перед включением агрегата система заполняется водой.

Электрокотлы ВЭО в процессе эксплуатации требуют ежедневного наблюдения, визуального осмотра мест соединений, проверки наличия воды в расширительном бачке, надежности заземления.
