Герметичный насос 1,5ХГ-6К-2,8-2

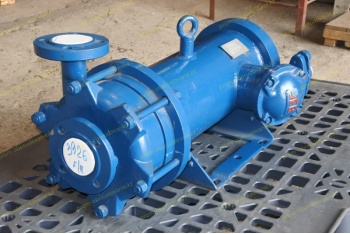

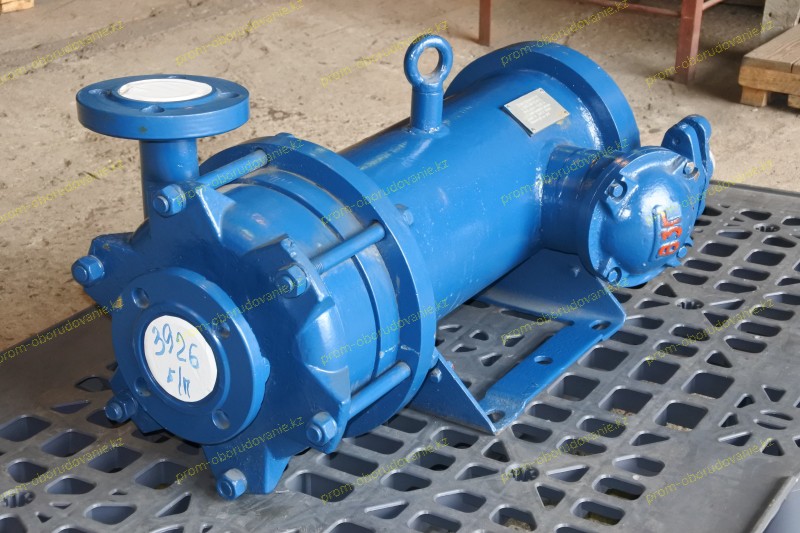

Фото герметичный насос 1,5ХГ-6К-2,8-2
5 5 1 Product
Цена по запросу

+

Электронасосный агрегат типа ЦГ

Агрегат насосный типа 1,5ХГ-6К-2,8-2 герметичный, бессальниковый, горизонтально устанавливаемый, взрывозащищенный оборудован асинхронным электродвигателем имеющим короткозамкнутый ротор, а сам двигатель трехфазный. Применяется в фиксированных системах для перемещения различных жидкостей. Как нейтральных, так и агрессивных по химическому составу, токсичных и взрывоопасных, горючих, в разной степени активных, в примеси которых могут находиться вещества относящиеся ко всем классам опасности. Плотностью до 1800 кг/м³, давлением до 50 кгс/см², вязкостью до 40 сСт, долей твердых включений до 0,2 % и размером не более 0,2 мм. Температурой от -40 до +360 °C.

Конструкция насосов моноблочная, без наличия мягких уплотнений, взрывобезопасная и гарантирует:

  •    отсутствие протечек (герметичность процесса);
  •    полную стерильность перекачиваемой жидкости;
  •    защищённость персонала и окружающей среды;
  •    длительное время службы, уверенность и рентабельность в использовании;

  •    бесшумную работу насоса.

Насосы используются в химической и нефтехимической промышленности, а также возможно применение в газовой; топливной и энергетической; микро-биологической и химико-фармацевтической; пищевой и мясомолочной; холодильной и разнообразной перерабатывающей; металлургии.

Структура условного обозначения

насос 1,5ХГ-6К-2,8-2-У2, где:



  • ХГ – тип агрегата (химический герметичный);
  • 1,5 – уменьшенный в 25 раз диаметр напорного патрубка (мм);
  • 6 – уменьшен­ный в 10 раз коэффициент быстроходности ступени;
  • К – условное обозначение исполнения по материалу;
  • 2,8 – номинальная мощность встроенного двигателя (кВт);
  • 2 – конструктивное исполнение по температуре и давлению перекачиваемой жидкости;
  • У2 – вид климатического исполнения и категория размещения по ГОСТ 15150-69

Технические характеристики

ПараметрЗначение
Подача, м³/час8
Напор, м18
Мощность двигателя, кВт2,8
Обороты двигателя, об/мин3000
Масса агрегата, кг135
Габариты L×B×H, мм735х400х350
Материал проточной частиК (12Х18Н10Т)
Температура жидкости, °Cот -50 до +100

Принцип действия насоса 1,5ХГ-6К-2,8-2

Электронасос 1,5ХГ-6К-2,8-2 представляет собой моноблок, состоящий из насосной части и интегрированного асинхронного электродвигателя, имеющего короткозамкнутый ротор и защитными гильзами. Принцип работы электронасосного агрегата заключается в преобразовании энергии вращения рабочего колеса в энергию потока жидкости, направленного от зоны всасывания рабочего колеса в зону напорного патрубка корпуса насоса. Особенностью агрегата электронасосного является полное отсутствие утечек перекачиваемой жидкости в окружающую среду ввиду отсутствия каких-либо уплотнений, т. е. моноблочностью конструкции, при которой вал ротора двигателя одновременно является валом рабочих органов насосной части.

ЗАПУСК И РАБОТА ЭЛЕКТРОНАСОСА БЕЗ ЗАПОЛНЕНИЯ ИЛИ ПРИ НЕПОЛНОМ ЗАПОЛНЕНИИ ВНУТРЕННЕЙ ПОЛОСТИ ЭЛЕКТРОНАСОСНОГО АГРЕГАТА ПЕРЕКАЧИВАЕМОЙ ЖИДКОСТЬЮ НЕ ДОПУСКАЕТСЯ. РАЗРЫВ ПОТОКА ПЕРЕКАЧИВАЕМОЙ ЖИДКОСТИ НА ЛИНИИ ВСАСЫВАНИЯ НЕ ДОПУСКАЕТСЯ.

Не допускается перекачивание электронасосом жидкостей, склонных к изменению физического состояния (кристаллизация, отвердение, смолообразование, паро-газообразование и т. д.) при рабочих температурах.

Взаимозаменяемость насосов типа ЦГ

с 1998 г.до 1990 г.до 1982 г.
1ЦГ6,3/20К-1,11,5ХГ-6К-2,8ЦНГ-70М-1
1ЦГ6,3/32К-2,21,5ХГ-6К-2,8ЦНГ-70М-1
1ЦГ12,5/50К-42ХГ-3К-14ЦНГ-68
1ЦГ25/80К-113ХГ-6E-14ЦНГ-69
4ЦГ50/80К-112ХГ-12К-14ЦНГ-71

Максимально допускаемое давление в контуре электронасоса и температура перекачиваемой жидкости в зависимости от конструктивного исполнения электронасоса приведены в таблице.

Конструктивное исполнение электронасосаТемпература перекачиваемой жидкости, °CИсполнение по материалуДавление в контуре, МПа (кгс/см²)
1от -40 до +50А,К,Е,К1до 1,57 (16)
2от +50 до +100А,К,Е,К1до 1,57 (16)
3

от +100 до +250

от +100 до +360
К,Е,К1 Адо 1,57 (16)
4от -40 до + 50А,К,Е,К1от 1,57 до 4,9 (от 16 до 50)
5от +50 до +100А,К,Е,К1от 1,57 до 4,9 (от 16 до 50)
6

от +100 до +250

от +100 до +360
К,Е,К1 Аот 1,57 до 4,9 (от 16 до 50)
