Мобильные насосы АНС с дизельным двигателем

Самовсасывающие дренажные насосы АНС, оснащённые дизельным двигателем и установленные на тележки – это мобильные автономные машины, которые с лёгкостью могут быть доставлены в любое место. Достоинства их становятся очевидными при необходимости откачки грязной воды из протяжённых траншей, котлованов, канализационных линий.

Чтобы получить технико-коммерческое предложение с указанием стоимости, наличия и срока поставки заполните краткий опросный лист в свободной форме.
Если Вы НЕ знаете марку, то заполните опросный лист для подбора.
Специалисты завода в кратчайший срок подберут для Вас необходимое оборудование.

Описание

Преимущества

• Исполнение на транспортной тележке придаёт им мобильные свойства. Для их передвижения достаточно мускульной силы одного человека.

• Применение в качестве привода дизельного двигателя предоставляет независимость от наличия электропитания в зоне работы. Это особенно значимо при необходимости проведения работ в отдалённой местности или в чрезвычайных ситуациях. Дизельный двигатель также обладает повышенной мощностью.

Определяются по литере Д в маркировке,.

Устройство

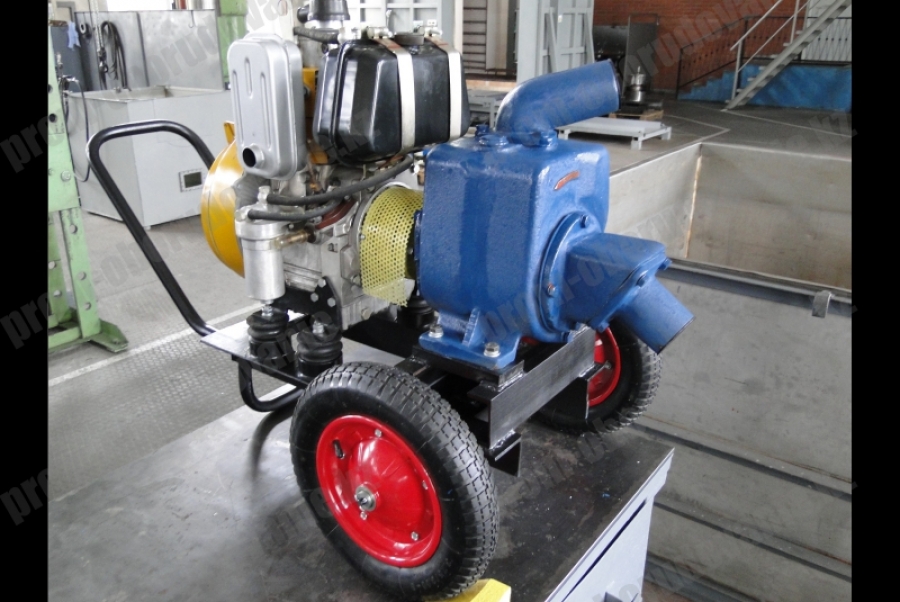

Они скомпонованы из насоса АНС и дизельного двигателя с муфтовым соединением валов. Мобильный агрегат вместе с дизельным двигателем смонтированы на тележке. Тележка оснащена парой колёс из литой резины, стояночной опорой и удобной трубчатой ручкой.

Принцип работы

Основой описываемого мобильного агрегата с приводом от дизельного двигателя является центробежное устройство АНС. При его запуске первой рабочей стадией является всасывание. На этой фазе происходит заполнение входного рукава водой. Вращающееся с большой скоростью рабочее колеса заставляет интенсивно циркулировать внутри корпуса предварительно залитую жидкость. Корпус разделён на две, соединённые отверстием, камеры. В первой, спиральной, захватывается воздух из всасывающего рукава, во второй, напорной, он удаляется в атмосферу. В результате в рукаве создаётся разрежение, под действием которого вода поднимается вверх. После полного заполнения всасывающего рукава водой АНС начинает работать в режиме перекачки.

Эксплуатационные требования

Установка

• Должен быть жёстко закреплен на своих опорах на плоскости мобильного средства – тележки.

• Соосность валов насоса АНС и дизельного двигателя должна выдерживаться предельно точно – с отклонением не выше 0,5 мм.

• В рабочем положении он должен располагаться горизонтально.

• Мобильная тележка должна быть перед пуском агрегата надёжно зафиксирована.

• Его нужно устанавливать на минимально возможном расстоянии от источника водозабора.

• Расположение рукавов должно исключать возможность опрокидывания при их заполнении.

Перекачиваемая среда

Предназначены для перекачки воды и схожих по физико-химическим характеристикам с ней жидкостей с такими параметрами:

• рН (водородным показателем) не ниже 7 и не выше 9;

• температурой не более 50°С.

Жидкая среда, для работы с которой они применимы, может содержать твёрдые включения с:

• массовой долей в жидкости – не выше 10%;

• размерами – не более 1 мм;

• микротвёрдостью – не выше 6,5 ГПа.

Предостережения

При эксплуатации не допускается:

• использование в помещении без соответствующей вентиляции;

• работа «всухую» – с незаполненным водой корпусом;

• работа без фильтров;

• повышенная вибрация;

• работа на дизельном топливе низкого качества;

• перегиб рукавов;

• длительность всасывания более 5 минут;

• перекачивание жидкостей и растворов со следующими свойствами: химически агрессивных (например, морской воды), легковоспламеняющихся, взрывоопасных, горючих.

Технические данные

Ниже приведены параметры насосов с дизельным двигателем марок АНС-60Д и АНС-130Д (в скобках) без учёта мобильного средства – тележки:

• Подача – 60 (130) куб. м/час;

• Напор – 11 (11,5) м;

• Частота вращения вала (расчетная) – 3000 об/мин;

• Мощность – 6,5 л.с. (11 л.с.);

• Максимальная высота всасывания – 5.0 (4.5) м;

• Максимальное время всасывания – 5 мин;

• Коэффициент полезного действия – 40 (58)%;

• Диаметр рукавов – 75 (100) мм;

• Вес – 70 (210) кг;

• Габаритные размеры (Длина × Ширина × Высота) – 1180×490×800 (1210×560×800) мм.
