Насосы АНС

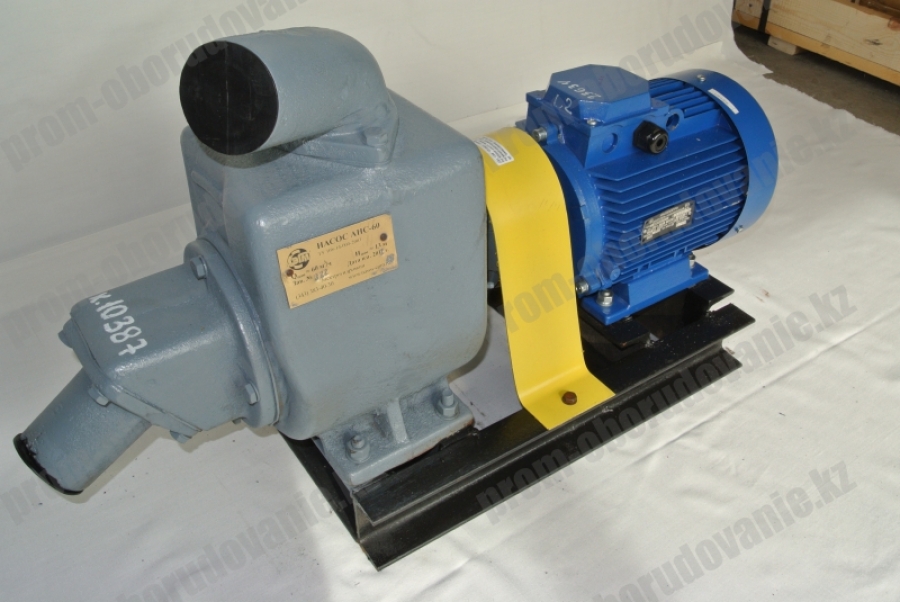

1_1220660164

Насосы АНС — агрегаты насосные самовсасывающие, работающие на базе насосов НС. Они предназначены для перекачки воды (не морской) и других неагрессивных жидкостей, схожих с ней по химическим и механическим свойствам. Могут применяться для водоснабжения. Имеют возможность автоматизации.

Чтобы купить насосы АНС по цене производителя, отправьте заявку для уточнения стоимости и сроков. Подготовим технико-коммерческое предложение, организуем доставку в любой регион Казахстана. Предоставляем гарантию.
Если вы не знаете марку, заполните опросный лист для подбора, указав все известные вам требования и показатели мощности, продуктивности.

Требования к рабочей среде

ОДО «Предприятие «Взлет» изготавливает насосы АНС, которые перекачивают жидкости со следующими показателями:

  • Максимальная температура – 50°С.

  • pH (водородный показатель) – от 7 до 9.

  • Концентрация твёрдых компонентов (шлак, песок и прочие) – не более 10% общей массы.

  • Размеры твёрдых включений – более 1 мм.

  • Микротвёрдость частиц – не более 6,5 ГПа.

Оборудование не подходит для перемещения рабочей среды:

  • химически агрессивной;

  • горючей;

  • легковоспламеняющейся.

Особенности конструкции насосов АНС

Устройства АНС состоят из электродвигателя и насоса НС. Они установлены на общей стальной сварной раме и соединены эластичной муфтой. Двигатели имеют высокую надёжность и долговечность.

Насосная часть (типа НС) – центробежной конструкции с самовсасыванием. Муфтовое упругое соединение способствует гашению вибраций. Муфта устанавливается на валу и входит в базовую комплектацию изделия, поставляется в сборе. У ответной полумуфты на электродвигатель посадочные отверстия без обработки.

Принцип работы насосного оборудования

При начальном пуске насоса АНС для обеспечения самовсасывания необходимо залить воду через заливное отверстие. При вращении рабочего колеса вода циркулирует по напорной и спиральной камерам, которые соединены между собой отверстиями. Захваченный ей воздух выбрасывается в атмосферу. Интенсивное движение воды создаёт во всасывающем рукаве разрежение, достаточное для обеспечения напора до 7 метров.

Обратный клапан оставляет в корпусе количество воды, достаточное для повторного пуска без её добавления. Благодаря этому возможна эксплуатация насоса АНС в автоматическом режиме. Резиновое манжетное уплотнение вала предотвращает подсос воздуха во входную полость корпуса.

Для защиты от попадания посторонних включений в рабочую камеру всасывающий рукав снабжен фильтром.

На опоре предусмотрено контрольное отверстие для стока воды при износе уплотнений. Таким образом, подшипники защищены от попадания рабочей жидкости.

Рекомендации по установке

Для обеспечения правильного режима работы насосного оборудования следует:

  • Устанавливать насосы АНС на раме с необходимой прочностью и жёсткостью.

  • Монтировать агрегат в горизонтальном положении с надёжным закреплением, чтобы исключить возможное изменение его положения в процессе работы.

  • Соблюдать соосность валов насоса АНС и электродвигателя (расхождение – не более 0,5 мм). Для её регулировки необходимо использовать специальные накладки.

  • Устанавливать не выше 7 метров над нижним уровнем жидкости, до которого предполагается откачка из резервуара.

Правила эксплуатации самовсасывающих насосов

При первичном вводе насоса АНС в эксплуатацию либо после длительного перерыва в работе необходимо проверить:

  • Состояние смазки в подшипниках. При необходимости — заменить. Смазка должна меняться через каждые 2000 часов наработки или один раз в полгода. Рекомендуем марки: в умеренном климате – УС-2, в тропическом – ЦИАТИМ-201.

  • Вручную – отсутствие препятствий вращению вала насоса АНС, который должен крутиться свободно.

  • Надёжность и герметичность присоединения рукавов – всасывающего и напорного. Если нужно, подтянуть хомуты. При расположении рукавов необходимо следить, чтобы их наполнение и дисбаланс не привёл к опрокидыванию насоса АНС.

  • Правильность направления вращения вала электродвигателя – вправо, по часовой стрелке (наблюдение – со стороны двигателя).

Для первого пуска необходимо залить воду в рабочую камеру и плотно закрутить пробку с герметизирующей резиновой прокладкой. Продолжительность самовсасывания — 3-5 минут.

В холодное время вода должна быть слита, рукава просушены.

Не допускается:

  • работа без фильтров;

  • нагрев подшипников выше 60°С;

  • попадание жидкости или брызг внутрь двигателя;

  • высокая вибрация;

  • наличие посторонних стуков в двигателе и насосе АНС;

  • перегиб рукавов, как всасывающего, так и напорного. Даже частичный перегиб может привести к возрастанию давления, перегреву жидкости в корпусе, вплоть до её закипания. При этом пар перекрывает обратный клапан на входе, и агрегат может выйти из строя. В подобном случае его необходимо охладить, залив в корпус холодную воду.
