Насос К200-150-400

k200-150-400
Цена по запросу

+

Характеристики

400 м³/ч
50 м
5,0 м
1500 об/мин
90 кВт
1800x770x765 мм*
900 кг*
200 мм
150 мм

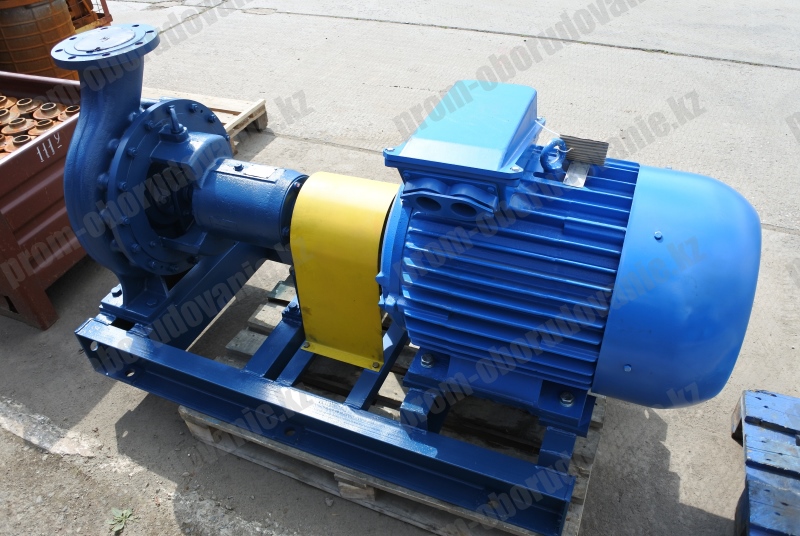

Насос К200-150-400 – представитель центробежных устройств консольного типа.

Другие модели консольных насосов смотрите на странице Насосы К

Рабочая среда

Насосы К200-150-400 предназначаются для перемещения различных жидкостей, имеющих схожие с технической водой механические и химические свойства. К первым относятся плотность и вязкость, активность химическая определяется диапазоном водородного показателя (рН) в пределах от 6 до 9. Для перекачки морской же воды насос К200-150-400 не рекомендуется. Размеры твёрдых механических примесей не должны превышать 1/5 мм при массовой концентрации не больше 1%.

Сферы применения

Насос К200-150-400 можно использовать:

  • в системе водоснабжения, холодного и горячего;
  • в качестве вспомогательного устройства в контурах с циркуляцией жидкости;
  • в системе водоподачи для техпроцессов в производстве, в том числе на предприятиях металлургического и нефтеперерабатывающего профиля;
  • для водоснабжения малого посёлка сезонного проживания (дачного, садоводческого и т. п.);
  • в противопожарной системе объекта жилого и гражданского назначения;
  • для подачи и отвода технической и чистой воды в подсистемах электростанций (тепловых, атомных и др.).

Условия эксплуатации

Насос К200-150-400 может перекачивать жидкости с плюсовой температурой, верхний предел которой зависит от типа уплотнения вала. Его величина равна:

  • для сальникового одинарного – +85°С;
  • для сальникового двойного – +105°С;
  • для торцевого одинарного – +140°С.

Уровень жидкости для перекачки может находиться выше и ниже входного отверстия насоса К200-150-400. Давление у входа в МПа не должен превышать для агрегатов с сальниковым уплотнением величины 0,35, с торцевым – 0,8.

Материалами для изготовления корпусов насоса К200-150-400 и подшипника, защитной втулки, крышки корпуса и рабочего колеса является чугун марки СЧ 20, вала – сталь марки 35-3ГП.

В стандартной поставке насос К200-150-400 имеет одинарный сальник при климатическом исполнении УХЛ4. Изделие с другими типами уплотнения и в исполнении тропическом (Т, ТС, ТВ) изготавливается по специальному заказу.

Технические характеристики насосного агрегата К200-150-400

Насоса:

  • Производительность – 400 м³/час;
  • Напор – 50 м;
  • Запас кавитационный (допускаемый) – 5,0 м;
  • Максимально допустимое давление жидкости при входе в насос – 0,35 МПа (3,5 кгс/см²) или 0,8 МПа (8 кгс/см²).

Двигателя:

  • Мощность – 90 кВт;
  • Частота вращения – 1500 обор/мин.
  • Размеры агрегата (Д×Ш×В) – 1800×715×795 мм;
  • Вес: насоса К200-150-400 – 250 кг, агрегата – 985 кг.

Особенности конструкции

Принцип действия консольного насоса К200-150-400 заключается в использовании центробежной силы в жидкости. Агрегат монтируется в горизонтальном положении, вал уплотнён сальником либо механическим устройством.

Корпус насоса – это чугунная отливка с всасывающим и напорным патрубками. Относительно оси вращения ротора агрегата первый расположен по ней непосредственно, а второй – в одной с ней плоскости. Направление напорного патрубка – по вертикали вверх. В корпусе имеется отводящая полость в форме спиралевидного кольца. Он отлит с опорными лапами внизу.

Корпус уплотнения держится на корпусе насоса К200-150-400 через кронштейн. К первому кронштейн крепится винтами, ко второму – фланцем. По отверстиям в корпусе уплотнения к уплотняющей детали подаётся жидкость для охлаждения, исполняющая заодно и роль гидрозатвора. До температуры +60°С этой жидкостью является перекачиваемая, выше – используется сторонний источник холодной воды.

К центробежному рабочему колесу насоса К200-150-400 рабочая среда подаётся с одной стороны по оси. Тип конструкции колеса – закрытый. Принцип его разгрузки от действующей по оси силы зависит от его же размера. У колёс в диапазоне условных диаметров от 200 до 315 мм основной диск в этих целях снабжён разгрузочными отверстиями. При диаметре 160 мм такую функцию выполняет импеллер, расположенный там же.

Ротор – правого вращения (взгляд – от электродвигателя).

Продольный разрез насоса с мягким сальником

Продольный разрез насоса с мягким сальником К200-150-400


1 - корпус насоса;

2 - гайка рабочего колеса (болт);

3 - колесо рабочее;

4 - крыша корпуса;

5 - прокладки;

6 - пробка G3/8;

7 - набивка сальниковая;

8 - втулка защитная;

9 - крышка сальника;

10 - кольцо нажимное;

11 - корпус подшипников;

12 - рым-болт;

13 - воздушник;

14 - пробка М8*1;

15 - маслёнка;

16 - подшипник;

17 - крышка подшипника;

18 - лапа;

19 - отбойник.

Расшифровка кодировки насосов К200-150-400

Условное обозначение насоса соответствует ГОСТ 22247-96, например: К200-150-400(а,б) – С (СД,5)-УХЛ4,
где:

  • К – тип насоса (горизонтальный, консольный с опорой на корпусе);
  • 200 – диаметр всасывающего патрубка, мм;
  • 150 – диаметр напорного патрубка, мм;
  • 400 – номинальный диаметр рабочего колеса, мм;
  • а, б – условное обозначение рабочего колеса с первой и второй обточкой, обеспечивающей работу агрегата в средней или нижней части поля «Q – Н»;
  • С – одинарный мягкий сальник;
  • СД – двойной мягкий сальник;
  • 5 – одинарное торцовое уплотнение;
  • УХЛ – климатическое исполнение;
  • 4 – категория размещения агрегата при эксплуатации.

Показатели качества изделий

Продолжительность в часах (в среднем):

  • Наработки на отказ – 6 000;
  • Ресурса до капремонта – 32 000;
  • Времени восстановления – 8.

Срок службы насоса КМ 50-32-125 (назначенный) – 6 лет.

Коэффициент готовности – 0,998.

Срок сохраняемости – 2 года.

Шумовые и вибрационные характеристики

Типоразмер насосаТипоразмер двигателяКорректированный уровень звуковой мощности, дБ АОбщий уровень виброскорости, дБ
К200-150-400 АИР250M4 109 103
Примечание – Шумовые характеристики проверяются при проведении периодических испытаний насосов в соответствии с ГОСТ Р 51402-99, вибрационные – с ГОСТ 6134-2007 и ГОСТ 12.1.012-90.

Основные технические характеристики насоса К200-150-400

Типоразмер насосаПараметрыПараметрыМасса
насоса
Q, м³/чH, м.ДКЗ, мМощность, кВтОбороты, об/минкг
К200-150-400 400 50 5,0 90 1500 250
Типоразмер насосаМощность кВтLll1l2l3l4Hhh1h2BB1CC1Масса насосаМасса агрегата
К200-150-400 90 1800 830 160 245 150 1550 710 435 450 70 795 795 700 600 250 985

Габаритные размеры насосного агрегата К200-150-400

Габаритные размеры насосного агрегата К200-150-400

Габаритные размеры насосного агрегата К200-150-400

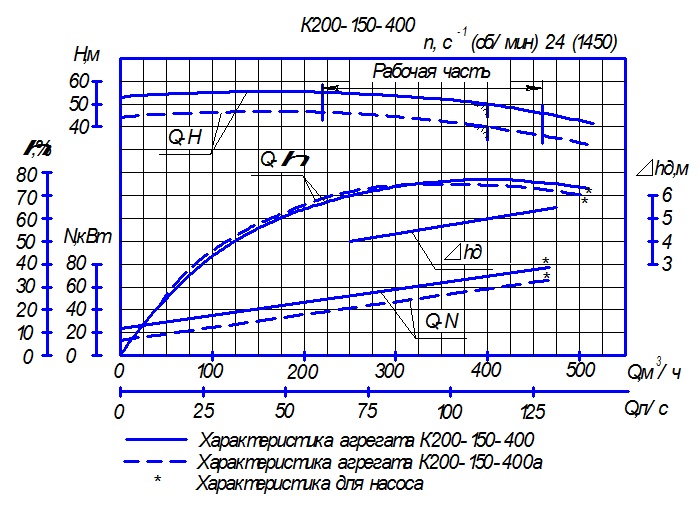

Характеристика насосного агрегата К200-150-400
