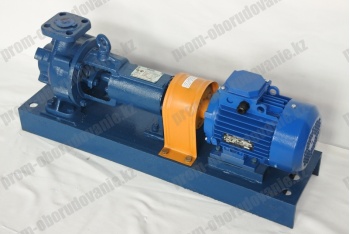

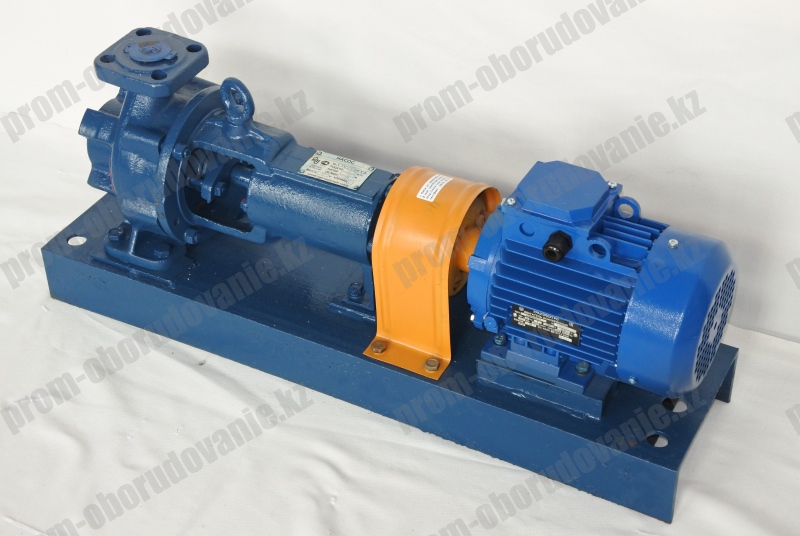

Насос К50-32-125

k50-32-125
Цена по запросу

+

Характеристики

12,5 м³/ч
20 м
3,5 м
3000 об/мин
1,5 кВт
770x340x306 мм*
70 кг*
50 мм
32 мм



Насосы К50-32-125 являются изделиями с центробежным принципом действия, с горизонтальным расположением, с консолью на валу, уплотняемым сальником или механическими уплотнителями на торце.

Другие модели консольных насосов смотрите на странице Насосы К

Технические данные насоса К50-32-125

  • Конструкция – центробежная.
  • Исполнение – консольное.
  • Рабочая среда – вода техническая (исключая морской тип) и жидкости с:
    • механическими свойствами (по плотности, вязкости) – близкими к воде;
    • пределами рН – от 6 до 9;
    • твёрдыми частицами меньше 0,2 мм в поперечнике при массовом содержании не выше 1%;
    • Температура перекачиваемой жидкости зависит от типа уплотнения:
      - от 0 до +85 °С – с одинарным сальниковым уплотнением;
      - от 0 до +105 °С – с двойным сальниковым уплотнением;
      - от 0 до +140 °С – с одинарным торцевым уплотнением.
  • Вид насоса в агрегате К50-32-125 по назначению – I (восстанавливаемый).
  • Исполнения по климату – У3.1 и Т2.
  • Пригодность для работы в помещениях с опасностью возникновения взрыва (зоны 1 и 2) или пожара – варианты насосов К50-32-125 с уплотнением вала по торцу и с взрывозащищённым электродвигателем.
  • Экспортная поставка – возможна (ОСТ26-06-2011-79).

Устройство

Корпус отливается из чугуна. Наружу выходят 2 патрубка. По входному, располагающемуся по оси вращения рабочего колеса, в насос засасывается перекачиваемая жидкость. Она колесом отбрасывается к периферии рабочей полости и вытесняется в отвод спирально-кольцевого профиля. Оттуда она выходит из корпуса насоса К50-32-125 по идущему вертикально вверх нагнетательному патрубку. Этот патрубок находится в той же плоскости, что и ось вращения вала. Для крепления агрегата к монтажному основанию в корпусе предусмотрены лапы.

Центробежное колесо насоса К50-32-125 выполнено по закрытому типу с односторонним входом жидкости вдоль оси. Действующие по оси силы ослабляются при помощи следующих решений. На колёсах в диапазоне условных диаметров от 200 до 315 мм эту функцию выполняют выполненные на основном диске разгрузочные отверстия, с 160 мм – импеллером, выполненном там же.

Уплотнение находится в своём корпусе, который прикреплён к корпусу насоса К50-32-125 посредством кронштейна. Соединяется кронштейн с первым при помощи винтов, со вторым – фланца. Уплотнение охлаждается жидкостью непосредственно перекачиваемой (если её температура не превышает 60˚С), либо от стороннего источника (если превышает). Охладитель подаётся к уплотнителю через соответствующие отверстия в его корпусе.

Ротор насоса К50-32-125 – правовращающийся.

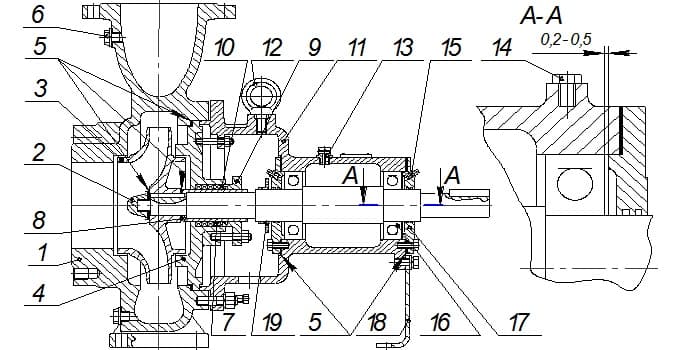

Продольный разрез насоса с мягким сальником

Продольный разрез насоса с мягким сальником К50-32-125

1 - корпус насоса;

2 - гайка рабочего колеса (болт);

3 - колесо рабочее;

4 - крыша корпуса;

5 - прокладки;

6 - пробка G3/8;

7 - набивка сальниковая;

8 - втулка защитная;

9 - крышка сальника;

10 - кольцо нажимное;

11 - корпус подшипников;

12 - рым-болт;

13 - воздушник;

14 - пробка М8*1;

15 - маслёнка;

16 - подшипник;

17 - крышка подшипника;

18 - лапа;

19 - отбойник.

Расшифровка кодировки насосов К50-32-125

Условное обозначение насоса соответствует ГОСТ 22247-96,

например: К50-32-125(а,б) – С (СД,5)-УХЛ4, где:

  • К – тип насоса (горизонтальный, консольный с опорой на корпусе);
  • 50 – диаметр всасывающего патрубка, мм;
  • 32– диаметр напорного патрубка, мм;
  • 125 – номинальный диаметр рабочего колеса, мм;
  • а, б – условное обозначение рабочего колеса с первой и второй обточкой, обеспечивающей работу агрегата в средней или нижней части поля «Q – Н»;
  • С – одинарный мягкий сальник;
  • СД – двойной мягкий сальник;
  • 5 – одинарное торцовое уплотнение;
  • УХЛ – климатическое исполнение;
  • 4 – категория размещения агрегата при эксплуатации.
Наименование показателяЗначение показателя
Средняя наработка до отказа, ч
Средний ресурс до капитального ремонта, ч
Среднее время до восстановления, ч
Назначенный срок службы, лет
Коэффициент готовности
Срок сохраняемости, лет
6000
32000
8
6
0,998
2

Шумовые и вибрационные характеристики

Типоразмер насосаТипоразмер двигателяКорректированный уровень звуковой мощности, дБ АОбщий уровень виброскорости, дБ
К50-32-125 АИР80В2 90 95
Примечание – Шумовые характеристики проверяются при проведении периодических испытаний насосов в соответствии с ГОСТ Р 51402-99, вибрационные – с ГОСТ 6134-2007 и ГОСТ 12.1.012-90.

Основные технические характеристики насоса К50-32-125

Типоразмер насосаПараметрыПараметрыМасса
насоса
Q, м³/чH, м.ДКЗ, мМощность, кВтОбороты, об/минкг
К50-32-125 12,5 20 3,5 2,2 3000 32
Типоразмер насосаМощность кВтLll1l2l3l4Hhh1h2BB1CC1Масса насосаМасса агрегата
К50-32-125 2,2 770 465 80 50 120 710 290 172 140 35 348 348 270 450 32 78

Габаритные размеры насосного агрегата К50-32-125

Габаритные размеры насосного агрегата К50-32-125

Габаритные размеры насосного агрегата К50-32-125

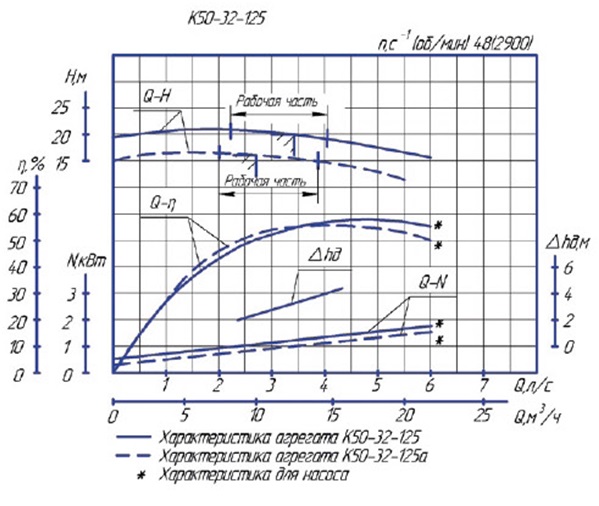

Характеристика насосного агрегата К50-32-125
