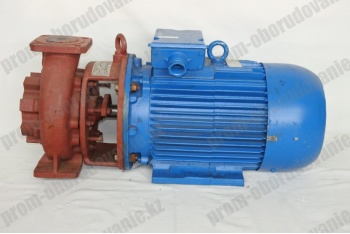

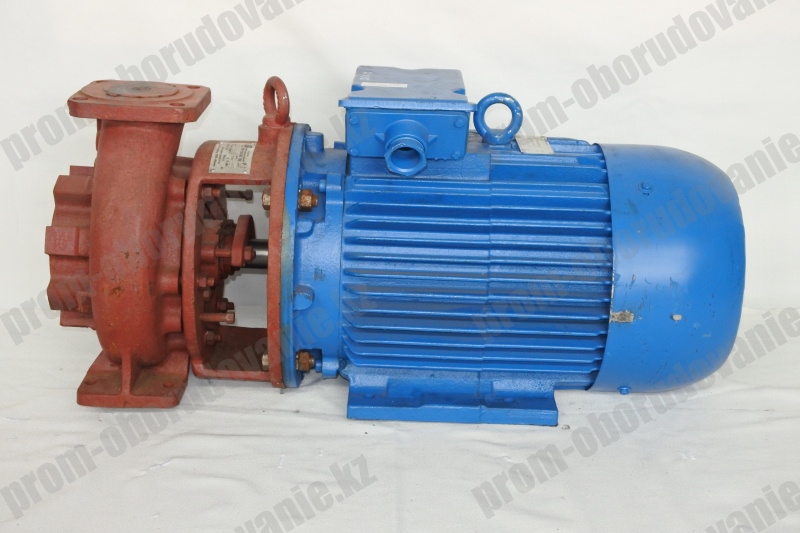

Насос КМ 100-80-160

km-100-80-160
Цена по запросу

+

Характеристики

100 м³/ч
32 м
4,5 м
3000 об/мин
15 кВт
500х200х218 мм*
167 кг*
100 мм
80 мм

Насос КМ 100-80-160 – электроагрегат центробежного типа в консольном моноблочном исполнении.

Другие модели насосов КМ смотрите на странице Насосы КМ

Параметры перекачиваемой среды

Насосы КМ 100-80-160 сконструированы для перекачки технической воды и жидкостей с близкими к ней химической активностью (рН – от 6 до 9) и плотностью. Морская вода в их число не входит.

Допускается присутствие примесей с величиной частиц не более 1/5 мм и при их объёмном содержании не выше 0,1%.

Условия эксплуатации

Предельно допустимая температура рабочей жидкости для конкретного насоса определяется видом уплотнения вала и составляет:

  • для сальникового – +85˚С;
  • для торцового – +140˚С.

Насосы КМ 100-80-160 изготавливаются для умеренного климата с категорией размещения 3.1. Агрегаты рекомендуются к применению в водопроводных и отопительных системах помещений любого типа.

Электродвигатель имеет первый (I) класс защиты от поражения персонала током. Вид изделий – также I (восстанавливаемые).

Работа насосов в условиях опасности возникновения взрыва или пожара ЗАПРЕЩЕНА!

Технические данные насосного агрегата КМ 100-80-160

Насоса:

  • Максимальные величины:
    • производительности – 100 м³/час;
    • напора – 32 м;
    • допускаемого кавитационного запаса – 4,5 м;
    • входного давления жидкости – 0,35 МПа (3,5 кгс/см²);
    • утечка через уплотнитель: сальниковый – 2,0 л/час, торцовый – 0,03 л/час;
    • массы – 167 кг.

Электродвигателя:

  • Питание – трёхфазное (380 В/50 Гц);
  • Мощность – 15 кВт;
  • Скорость вращения – 3000 об/мин.

Габариты в мм (Д×Ш×В) – 793×350×420.

Устройство

Агрегат КМ 100-80-160 составляют насосная и приводная части. Насосная – центробежного типа, двигатель – с удлинённым валом (консолью) и с фланцем для крепления к насосу. Корпус насоса КМ 100-80-160 чугунный. На нём нанесена стрелка, указывающая, в каком направлении должен вращаться вал. Он имеет внутри себя камеру спиральной формы, а снаружи – два патрубка (один – входной, другой – выходной) и лапы опорные. Фланец двигателя соединён с корпусом фонарём.

Рабочее колесо КМ 100-80-160 также отлито из чугуна. Крепление к валу шпоночное с винтом либо гайкой.

Для уплотнения вала используют мягкую сальниковую набивку (одинарную) или механическое торцовое устройство. В первом случае вал защищён от износа специальной втулкой.

Замечания по монтажу

  1. На фланцы насоса КМ 100-80-160 не должны передаваться нагрузки от присоединяемых трубопроводов, поэтому их следует устанавливать на собственных опорах.
  2. Предельная нагрузка от трубопроводов на патрубки насоса: по силе – 1000 Н (100 кгс), по моменту – 300 Нм (30 кгс·м).
  3. Допускается непараллельность фланцев не более 0,15 мм/100 мм.
  4. К всасывающему патрубку насоса КМ 100-80-160 труба подводится с минимальной длиной прямого участка в 6 диаметров патрубка.
  5. Арматура: на входе – обратный клапан либо задвижка, на выходе – оба. Клапан устанавливается перед задвижкой.

Расшифровка кодировки

В номенклатурном обозначении насоса КМ 100-80-160 а-Т (пример) позиции означают:

  • КМ – конструктивный тип (консольный в моноблочном исполнении);
  • 100, 80 и 160 – величина в мм условных диаметров патрубков, входного и выходного, и рабочего колеса, соответственно;
  • а – колесо обточено 1 раз;
  • С – вал уплотнён сальником (для торцового уплотнения – Т);
  • У3.1 – для умеренной климатической зоны с размещением насоса по категории 3.1.

Показатели долговечности

Средние величины в тыс. часов:

  • Наработки на отказ – 10;
  • Ресурса до капремонта – 20.

Время на восстановление (в среднем) – 1 час.

Гарантированные изготовителем сроки (в годах):

  • службы насоса КМ 100-80-160 (назначенный) – 7;
  • сохраняемости – 2.

Основные технические характеристики насоса КМ 100-80-160

Типоразмер насосаПараметрыПараметрыМасса
насоса
Q, м³/чH, м.ДКЗ, мМощность, кВтОбороты, об/минкг
КМ 100-80-160 100 32 4,5 15 3000 167

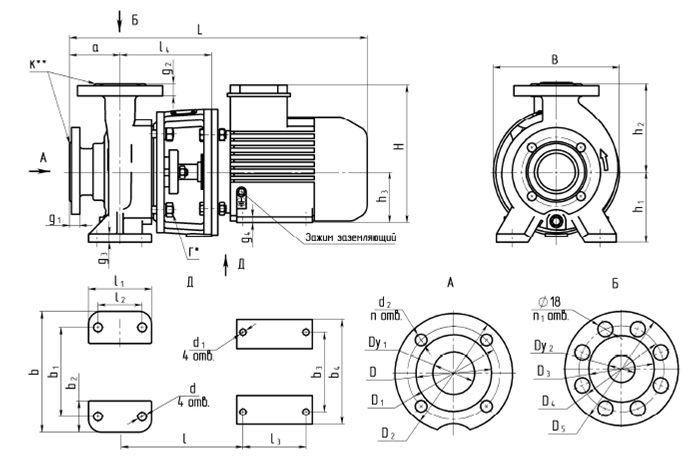

Габаритные размеры насосного агрегата КМ 100-80-160

Габаритные размеры насосного агрегата КМ 100-80-160
Типоразмер агрегатаМощ-ность, кВтLll1l2l3l4Bbb1b2b3b4Hh1
КМ 100-80-160 15,0 793 301 125 95 178 193 350 280 212 70 254 320 420 160
DD1D2D3D4D5Dy1Dy2dd1d2g1g2nа
158 180 215 133 160 195 100 80 14 15 18 22 22 8 100

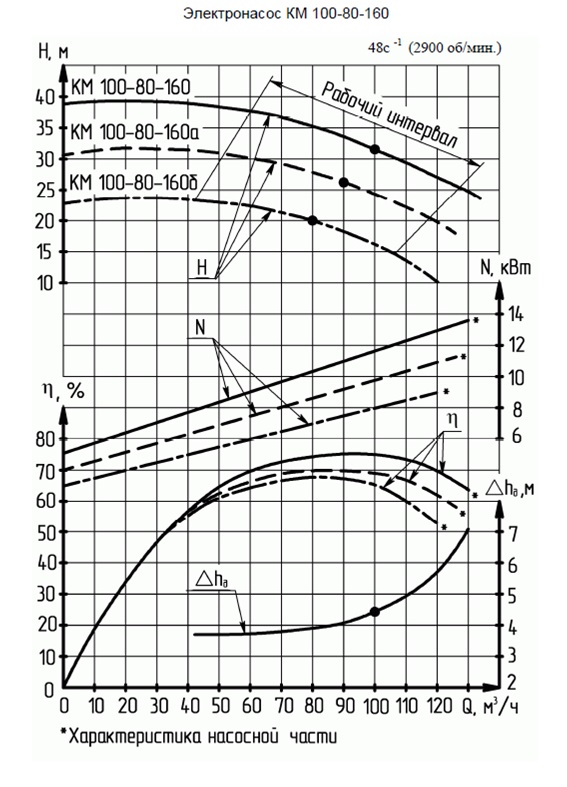

Характеристика насосного агрегата КМ 100-80-160
