Насосы конденсатные КС

Насосы конденсатные КС предназначены для использования в паровых и водяных сетях теплоэлектростанций, в которых источником энергии служит органическое топливо.

Чтобы получить технико-коммерческое предложение на оборудование с указанием стоимости, наличия и срока поставки, заполните краткий опросный лист в свободной форме.
Если вы не знаете марку, заполните опросный лист для подбора насоса.
Специалисты завода в кратчайший срок подберут для вас необходимое оборудование.

ОДО «Предприятие «Взлет»» изготавливает и предлагает купить конденсатные насосы, предназначенные для перекачивания:

• необходимого для работы станций конденсата;
• других жидкостей со схожими с конденсатом химической активностью, вязкостью и содержанием твердых частиц.

Конденсат или другая перекачиваемая жидкость должны иметь содержание твердых частиц с крупностью до 0,1 мм при концентрации, не превышающей 5 мг/л. КС могут перекачивать среды с водородным показателем в пределах: рН 6,8-9,2.

Технические характеристики конденсатных насосов КС

Маркировка

Устройство для перекачивания конденсата имеет простую стандартную маркировку Кс-А-Б, где:

• А — подача жидкости, м3/ч;
• Б — напор жидкости, м.

Конструкция

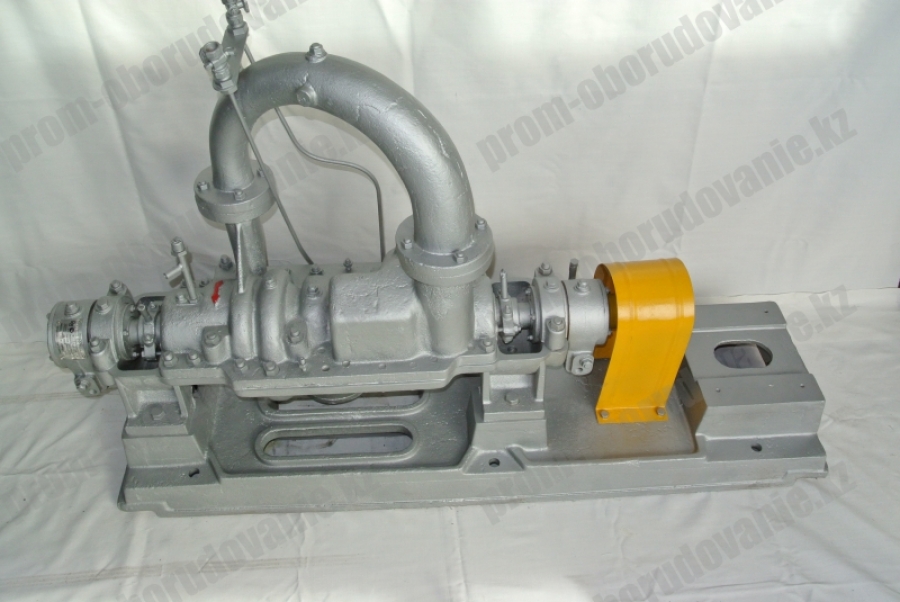

Конструктивно насос конденсатный представляет собой смонтированные на общей опорной плите асинхронный электродвигатель и насос, соединенные через упругую втулочно-пальцевую муфту. Устройства марки КС относятся к горизонтальным многоступенчатым агрегатам, имеющим односторонний подвод перекачиваемой жидкости к рабочему колесу.

Они могут быть разобраны без отключения трубопроводов за счет удобного расположения всасывающего и напорного патрубков в нижней части корпусов. Причем напорный патрубок имеет горизонтальное, а всасывающий — вертикально-нижнее направление.

Ротор должен вращаться против часовой стрелки — при взгляде со стороны двигателя. Соединение спиралей конденсатного насоса — последовательное, посредством канала или внешней трубы. Устройство имеет ротор с опорой на шарикоподшипники; входы рабочих колес направлены в противоположные стороны, что уравновешивает осевые силы, действующие на ротор.

Преимущества нашего оборудования

Для повышения надежности конденсатных насосов КС узлы подшипников имеют следующие особенности:

• Реализована жидкая смазка и водяное охлаждение.
• Лабиринтное уплотнение предотвращает утечки масла и попадание жидкости в масляные камеры подшипников.
• Удобное отверстие для заполнения подшипников маслом с указателем уровня масла.
• Реализован слив отработанного масла через нижнее отверстие, а также подвод и отвод охлаждающей жидкости.

Также агрегаты имеют горизонтально разъемный корпус. В корпусе предусмотрены отверстия с заглушками:

• для слива жидкости (в нижней части);
• в крышке насоса для выпуска воздуха.

Пар, накапливающийся в канале подвода первой ступени, удаляется через соединительное отверстие всасывающей полости и парового пространства.

Рекомендации по эксплуатации насосов КС

• Заземление корпуса конденсатного насоса обязательно.
• Запрещается «сухой» запуск и запуск без предварительного прогрева. Перед первым запуском агрегат обязательно прогревается перепуском горячей воды с последующим заполнением перекачиваемой жидкостью и полным удалением воздуха.
• Оборудование, находящееся в «горячем резерве», должно быть обеспечено жидкостью из напорной линии конденсата в кольцевой камере гидрозатвора сальника.
• КС не должны эксплуатироваться в пожаро- и взрывоопасных установках, помещениях и производствах.
• Опоры всасывающего и напорного трубопроводов не должны передавать усилия на агрегат.
• Сечения всех патрубков должны соответствовать диаметрам подводимых трубопроводов.
• Напорный трубопровод конденсатного насоса КС должен комплектоваться задвижкой, а между задвижкой и насосом вразрез устанавливается обратный клапан.
• Работа устройства с закрытой задвижкой — не более 2 мин.
