Скважинный насос ЭЦВ 5-6,5-65

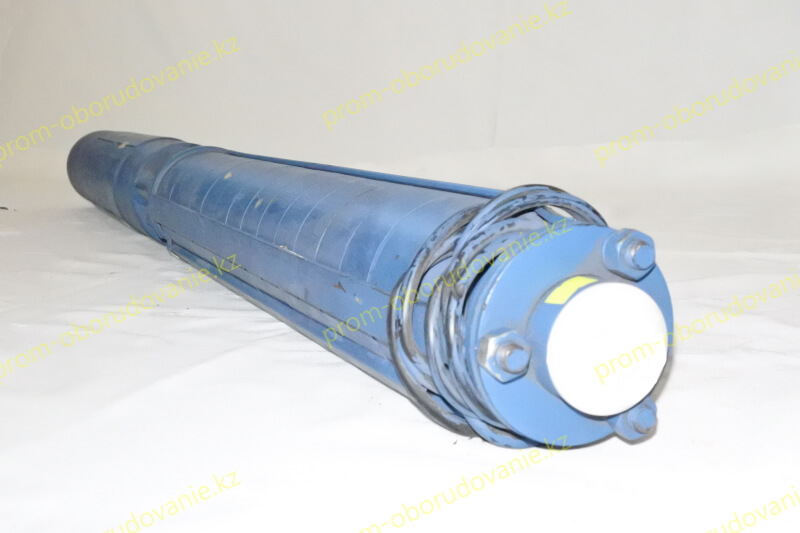

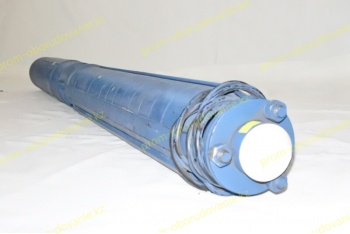

Фото скважинного насоса ЭЦВ 5-6,5-65
5 5 1 Product
Цена по запросу

+

Характеристики

65 м
6,5 м³/ч
Ливны

Описание насоса

Погружные скважинные насосы типа ЭЦВ состоят из асинхронного погружного электродвигателя и одно/многоступенчатого центробежного насоса, соединенных между собой жесткой муфтой.
Жидкость подаётся через расположенный между насосом и электродвигателем подвод, защищённый от попадания крупных механических частиц сетчатым фильтром.
Это один из наиболее широко распространённых на рынке России и стран СНГ тип скважинных электронасосных агрегатов. Благодаря простоте конструкции и доступной цене данный вид насосов эксплуатируется на большинстве предприятий водного хозяйства, в системах водоснабжения населённых пунктов.

Области применения

  • Городское и сельское водоснабжение;
  • Ирригация, системы полива и орошения;
  • Промышленное водоснабжение;
  • Горнорудная промышленность;
  • Системы повышения давления;
  • Общепромышленное назначение;
  • Понижение уровня грунтовых вод.

Технические характеристики

  • Степень защиты электродвигателя: IP68;
  • Метод пуска: прямой (DOL) ;
  • Номинальное напряжение питания: 50 Гц, 3х380 В;
  • Допускаемое отклонение питания: -5 ... +10%;
  • Синхронная частота вращения электродвигателя: 3000 об/мин;
  • Минимальная скорость потока для охлаждения электродвигателя: 0,2 м/сeк.

Условия эксплуатации

  • Перекачиваемая среда – вода;
  • Температура воды до 25 °С;
  • Общая минерализация (сухой остаток) до 1500 мг/л;
  • Содержание сульфатов до 500 мг/л;
  • Содержание хлоридов до 350 мг/л;
  • Содержание сероводорода до 1,5 мг/л;
  • Содержание песка до 100 мг/л.

Основные преимущества

  • Низкие затраты на обслуживание;
  • Простота установки и эксплуатации (сборка/ разборка без применения специального инструмента);
  • Отсутствие охлаждающего кожуха благодаря единому внешнему диаметру корпуса электродвигателя и насосной части;
  • Устойчивая работа электродвигателя при нестабильных параметрах электросети;
  • Водозаполненный электродвигатель не требует применения специальных жидкостей и автоматически заполняется водой после установки агрегата в скважине;
  • Широкая номенклатура взаимозаменяемых деталей насосов и двигателей.

Габаритные размеры и характеристики насоса

Габаритные размеры и характеристики насоса

Структура условного обозначения

  • ЭЦВ 5-6,5-65
  • ЭЦВ – тип агрегата;
  • 5 – внутренний диаметр обсадной трубы скважины в дюймах
    (1 дюйм = 25,4 мм.)
  • 6,5 – номинальная подача, м³/ч.
  • 65 – номинальный напор в метрах водяного столба.
Типоразмер агрегата Электродвигатель Количество ступеней, шт. Габаритные и присоединительные размеры, мм. Масса агрегата, кг.
Модель Р, кВт D L A B G
ЭЦВ 5-6,5-65 ПЭДВ 5-2,2 2,2 12 120 1220 595 625 G2” – ГОСТ 6357 42,0

Характеристики КПД

Характеристики КПД

Графические характеристики насосов приведены в соответствии с требованиями ГОСТ 6134-2007 / ISO 9906:1999 (Приложение А), для следующих условий:

  • для номинальной частоты вращения электродвигателей;
  • при питании от электросети номинальной частотой 50 Гц;
  • перекачиваемая жидкость – вода температурой +20 °С;
  • кинематическая вязкость воды: 1·10-6 м²/с (1сСт).

Графические характеристики приведены с учётом потерь напора в обратном клапане насоса. Характеристики КПД приведены для отдельной ступени насоса.
