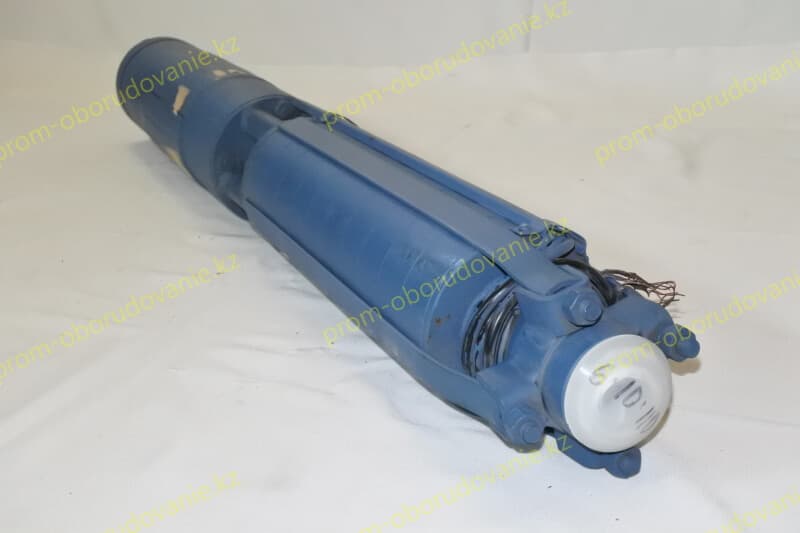

Скважинный насос ЭЦВ 6-10-110

Описание

Скважинный глубинный насос ЭЦВ 6-10-110 применяется для перекачки чистой воды из шахт и колодцев диаметром от 6 дюймов. Он востребован на промышленных предприятиях, в коммунальной сфере. Преимущества модели — вертикальная компоновка элементов. Корпус имеет цилиндрическую вытянутую форму.

Агрегат обладает высокой ремонтопригодностью и удобством в монтаже. Для разборки и сборки корпуса используются только универсальные инструменты. Благодаря широкой распространенности модели поиск запасных частей значительно облегчается. Некоторые расходные материалы являются взаимозаменяемыми с другими моделями.

Еще одним плюсом насоса является невысокая стоимость. Мы предлагаем купить ЭЦВ 6-10-110 по цене производителя — завода «Взлет».

Область применения

С точки зрения глубины установки насос ЭЦВ 6-10-110 глубинный. Номинальный напор 110 метров позволяет использовать его для скважин 100 м и более. Таким образом, агрегат может применяться для подачи воды с высоким качеством чистоты на уровне питьевой из артезианского водоносного слоя.

Применяют насос и в скважинах меньшей глубины. Для получения колодезной воды для технических целей, мойки оборудования, других технологических процессов на производстве.

Еще одна сфера применения подобных агрегатов — системы повышения давления. Изделие имеет высокую производительность — номинально 10 м3/час. Это позволяет обеспечивать водой с достаточным давлением промышленные объекты, многоэтажные дома.

Технические особенности модели ЭЦВ 6-10-110

Наименование модели указывает на три главные характеристики ЭЦВ 6-10-110:

• 6 – диаметр обсадной трубы, используемой при установке модели, выраженный в дюймах. Этот стандарт поддерживает большинство моделей бурильных установок.

• 10 – объем воды, перекачиваемой агрегатом за единицу времени, выражается в м3/час.

• 110 – высота подъема воды, в метрах. Характеризует глубину скважины, в которой может быть установлен агрегат. Также напор важен при выборе насоса для организации водоснабжения многоэтажных зданий.

Стоит отметить, что последние два параметра находятся в функциональной зависимости. Чем выше нужно подавать воду, тем ниже производительность, и наоборот. Задается функциональная зависимость графиком. При выборе ориентируются на центральную часть. В этом случае агрегат обеспечивает максимальную эффективность.

Условия эксплуатации и особенности монтажа

Глубинный насос предназначен для погружной установки. Окружающая жидкость используется для охлаждения деталей, электромотора и корпуса. Монтаж выполняется в обсадной трубе. Она защищает агрегат от механического воздействия, связанного с почвенными сдвигами и другими факторами.

Влагозащита корпуса выполнена на уровне IP68. Изделие рассчитано на длительное время непрерывной работы. Для защиты от перегрева в скважинах с малым дебитом необходимо предусмотреть поплавочный выключатель или иное устройство с датчиком для автоматического отключения. Это позволит избежать холостого хода и перегрева.

К перекачиваемой жидкости предъявляются следующие требования:

• Температура не выше 25 °C. Это необходимо для обеспечения эффективного охлаждения агрегата.

• Содержание песка –— не выше 100 мг/л. Абразивные твердые частицы приводят к повышенному износу механизма и преждевременному выходу его из строя.

• Минерализация — не выше 1500 мг/л.

Преимущества и особенности

Для глубинных насосов ЭЦВ 6-10-110 главным преимуществом считается сочетание универсальности, эффективности и низкой стоимости владения. Изделие ремонтопригодно, просто в монтаже. Может устанавливаться в шахтах практически любой глубины, в пределах заявленного номинального напора.

При организации автоматического включения с помощью системы, построенной на поплавочных выключателях или иных датчиках, удается снизить затраты рабочего времени сотрудников. Скважина с установленным в нем агрегатом может работать автономно. Вмешательство оператора нужно только для обслуживания и устранения аварийных ситуаций.

Еще одним плюсом агрегата является неприхотливость к качеству электропитания. Изделие сохраняет эффективность при снижении напряжения до -5% от номинала. Что позволяет применять насос в регионах с низкокачественным электроснабжением.

Требования к рабочей среде

• Перекачиваемая среда – вода.

• Температура воды — до 25 °С.

• Общая минерализация (сухой остаток) — до 1500 мг/л.

• Содержание:

  • сульфатов — до 500 мг/л.

  • хлоридов — до 350 мг/л.

  • сероводорода — до 1,5 мг/л.

  • песка — до 100 мг/л.

Технические характеристики насоса ЭЦВ 6-10-110

• Номинальное напряжение питания: 50 Гц, 3х380 В.

• Степень защиты электродвигателя: IP68.

• Допускаемое отклонение питания: -5 ... +10%.

• Метод пуска: прямой (DOL) .

• Синхронная частота вращения электродвигателя: 3000 об/мин.

• Минимальная скорость потока для охлаждения двигателя: 0,2 м/сек.

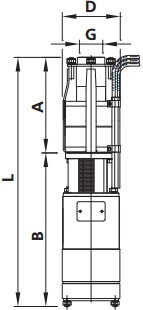

Габаритные размеры и характеристики насоса

Структура условного обозначения

• ЭЦВ 6-10-110
• ЭЦВ – тип агрегата;
• 6 – внутренний диаметр обсадной трубы скважины в дюймах
  (1 дюйм = 25,4 мм.)
• 10 – номинальная подача, м³/ч.
• 110 – номинальный напор в метрах водяного столба.

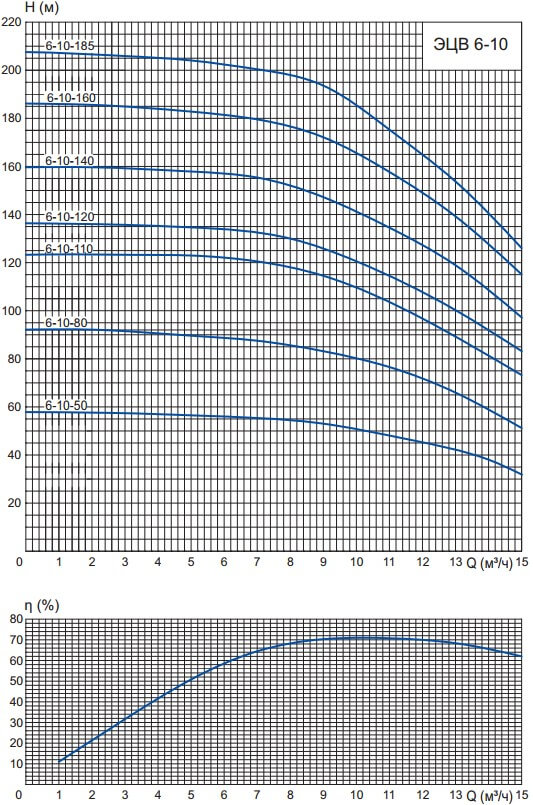

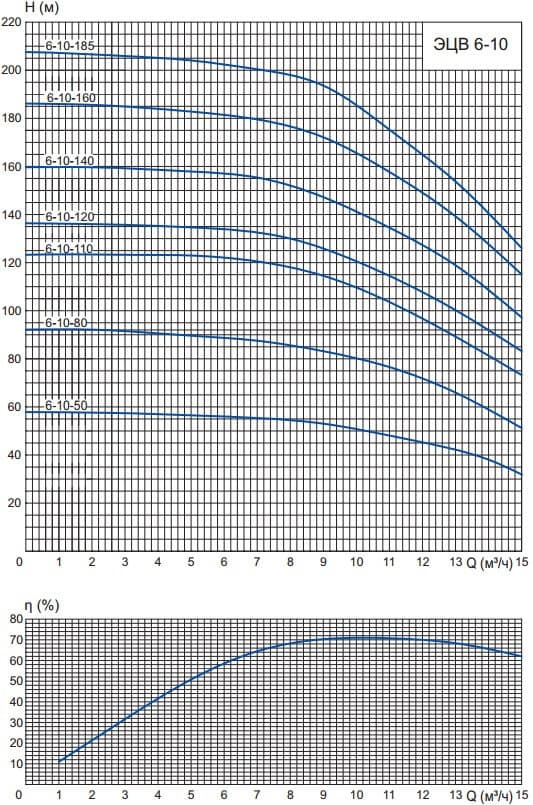

Характеристики КПД

Графические характеристики насосов приведены в соответствии с требованиями ГОСТ 6134-2007 / ISO 9906:1999 (Приложение А), для следующих условий:

• для номинальной частоты вращения электродвигателей;
• при питании от электросети номинальной частотой 50 Гц;
• перекачиваемая жидкость – вода температурой +20 °С;
• кинематическая вязкость воды: 1·10-6 м²/с (1сСт).

Графические характеристики приведены с учётом потерь напора в обратном клапане насоса. Характеристики КПД приведены для отдельной ступени насоса.
