Топливный насос КМ 50-32-200Е

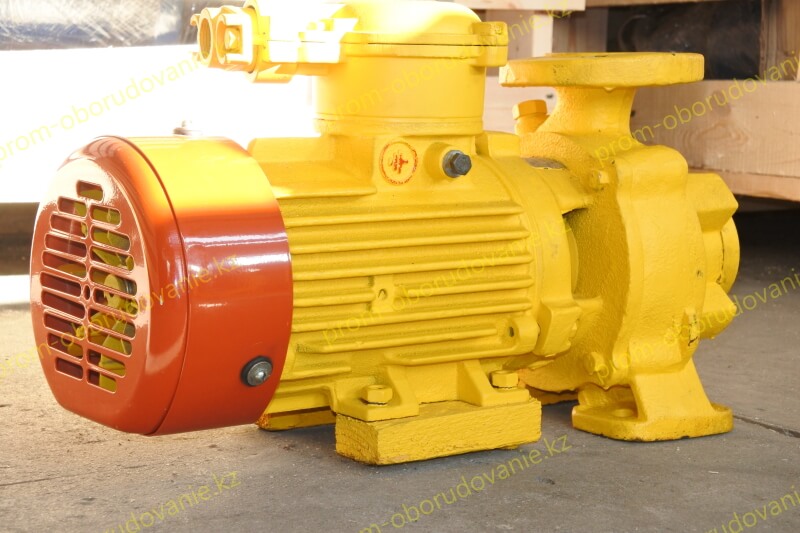

Фото топливного насоса КМ 50-32-200Е
5 5 1 Product
Цена по запросу

+

Назначение

Электронасосы центробежные консольные КМ 50-32-200Е и агрегаты на их базе предназначены для перекачивания нефтепродуктов температурой от минус 40 ºС до плюс 50 ºС, вязкостью до 10-4 м²/с (100 сСт), с содержанием твердых взвешенных частиц в количестве не более 0,2 % и размером не более 0,2 мм.

Они укомплектованы взрывозащищенными электродвигателями и предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установках классов 1 или 2 по ГОСТ 30852.9-2002, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIA и IIB и группам взрывоопасных смесей Т1, Т2, Т3 и Т4 по ГОСТ 30852.5-2002.

Применение

Допустимо применение агрегатов для перекачивания невзрывоопасных жидкостей: воды (кроме морской) из водоемов и резервуаров промышленного и сельского водоснабжения и других жидкостей, сходных с водой по плотности, вязкости и химической активности, с установкой торцового уплотнения для соответствующего типа и температурного диапазона перекачиваемой жидкости. Температура перекачиваемой жидкости от 0 ºС до 85 ºС. Содержание твердых взвешенных частиц в количестве не более 0,2% и размером не более 0,2 мм.

Для перекачивания невзрывоопасных жидкостей изготавливаются в климатическом исполнении У, категории размещения 2, согласно ГОСТ 15150-69.

В условное обозначение добавляется индекс «В». Насосы с индексом «В» могут эксплуатироваться на взрывоопасных объектах.

Технические характеристики

НасосQ (м³/час)H (м)h (%)Dh (м)N (кВт)Iном (А)M (кг)
КМ 50-32-200Е830413,52,24,635
  • Q - производительность, м³/час;
  • H - напор, м;
  • Dh - допускаемый кавитационный запас (м);
  • h - КПД агрегата, %;
  • Iном - ток номинальный (А);
  • М - масса, кг;
  • Ду наг. - диаметр нагнетательного патрубка, мм;
  • Ду вс. - диаметр встасывающего патрубка, мм.

Габаритные и присоединительные размеры насоса

ТипоразмерL, мм l1, мм l2, мм l3, мм l4, мм D10, мм H, мм D1
КМ 50-32-200Е450 66 66 210 30532 310 2
ТипоразмерD6 h, мм h1, мм l5, мм l6, мм l7, мм d11, мм l8, мм
КМ 50-32-200Е1 135 80 75 125 100 10 50

Конструкция насоса

Насосы КМ 50-32-200Е состоят из электродвигателя и насоса, установленного на валу и фланце двигателя. Монтируются и поставляются на опорной раме.

Насос горизонтальный, центробежный моноблочного типа. Основными деталями и сборочными единицами являются: рабочее колесо, торцовое уплотнение, корпус.

Рабочее колесо одностороннего входа, крепится на валу электродвигателя с помощью специальной гайки. Корпус  имеет всасывающий и напорный патрубки, направление всасывающего патрубка – горизонтальное, напорного – вертикальное.

Вращение вала – по часовой стрелке, если смотреть со стороны электродвигателя. Уплотнение между валом и неподвижным фланцем осуществляется торцовым уплотнением. Охлаждение торцового уплотнения осуществляется перекачиваемой жидкостью.

ВНИМАНИЕ: Насосы перед пуском необходимо заполнять перекачиваемой жидкостью, так как разряжение, создаваемое рабочим колесом при вращении в воздушной среде, слабое и его не хватит для подъема жидкости. Всасывающий трубопровод должен быть полностью заполнен перекачиваемой жидкостью. Запрещается запускать «всухую», то есть без предварительного заполнения перекачиваемой жидкостью корпуса и подводящего трубопровода, во избежание выхода из строя торцового уплотнения.

Гидравлические характеристики

Габаритные и присоединительные размеры

Показатели надежности насоса

Ресурсы, сроки службы:

  • установленная безотказная наработка, ч, не менее - 4500;
  • наработка на отказ, ч - 6300;
  • установленный ресурс до капитального ремонта, ч, не менее - 25000;
  • средний ресурс до капитального ремонта в течение назначенногосрока службы, ч - 30000;
  • назначенный срок службы, лет, (не менее) - 10.

Расшифровка обозначения

Насос КМ 50-32-200Е ТУ 3631-120-75666544-2007 где,

  • К – консольный;
  • М – моноблочный;
  • 50 – диаметр всасывающего патрубка, мм;
  • 32 – диаметр нагнетательного патрубка, мм;
  • 200 – номинальный диаметр рабочего колеса, мм;
  • Е – для перекачивания жидкостей во взрывоопасных зонах;
  • В – для перекачивания невзрывоопасных жидкостей;
  • У – климатическое исполнение;
  • 2 – категория размещения.
