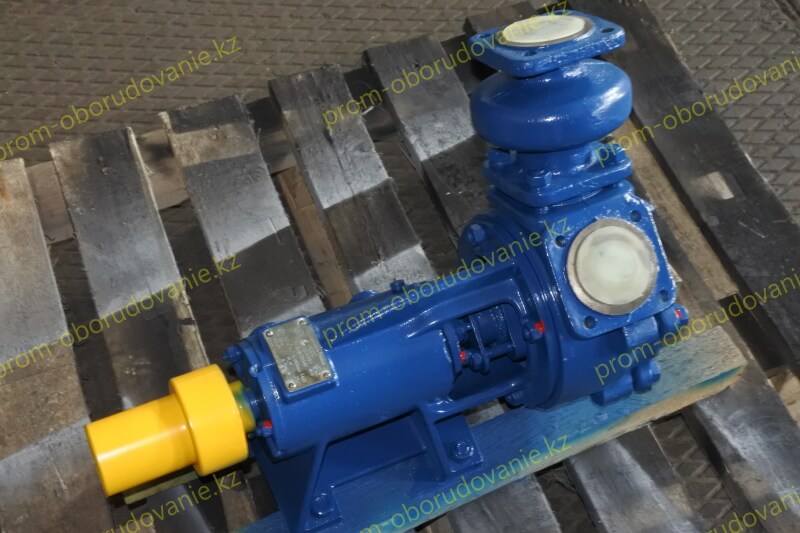

Вихревой насос ВК 2-26А

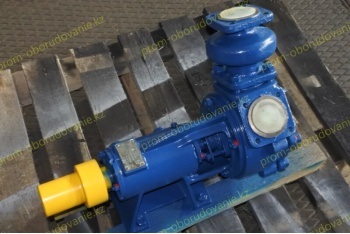

фотография вихревого насоса ВК 2-26А
5 5 1 Product
Цена по запросу

+

Предназначение

Насосы ВК 2/26А предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости – до 36·10-6 м² /с (36 сСт) и химической активности, с содержанием твердых включений по массе 0,01%, не более, и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год.

где ВК 2/26А – марка насоса (агрегата):
1. ВК – тип насоса (вихревой консольный);
2. 2 – подача, л.с (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
3. 26 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
4. А – условное обозначение материала (чугунное).

В комплект поставки насоса входят

- соединительная муфта;
- кожух защитный (ограждение)*;
- рама* (плита*);
- комплект быстроизнашивающихся деталей*;
- комплект монтажных частей*;
- контрольно-измерительные приборы*;
- руководство по эксплуатации совмещенное с паспортом;
- обоснование безопасности**;

В комплект поставки агрегата входят

- насос;
- кожух защитный (ограждение);
- электродвигатель;
- рама (плита);
- эксплуатационная документация на электродвигатель.
Примечания
1. По заказу потребителя агрегат может комплектоваться преобразователем частоты переменного тока на соответствующую мощность приводного электродвигателя.
2. Возможна комплектация агрегата другими сертифицированными электродвигателями соответствующих параметров.
3. Необходимое напряжение электродвигателя должно быть указано в договоре.
*Поставка производится по договору за отдельную плату.
** Поставка производится по требованию заказчика.

Вихревой насос ВК 2-26А

Типоразмер насоса (агрегата) Подача Напор Давление на входе в насос Параметры энергопитания. Частота вращения  Максимальная потребляемая мощность насоса
Род тока Напряжение Частота тока
ВК 2/26А 2 (7,2)
л/с
3/ч)
26 м 0,25 (2,5)
МПа
 (кгс/см2)
Переменный 220, 380 или 660 В 50 или 60 Гц 1450 об/мин 4,6 кВт
Насосы изготавливаются с сальниковым уплотнением вала и не допускают перекачивания горючих, вредных и легковоспламеняющихся жидкостей.
Насосы вихревые типа ВК и агрегаты электронасосные на их основе, изготавливаются для нужд народного хозяйства.
Насосы вихревые типа ВК и агрегаты электронасосные на их основе могут использоваться для установки на судах морского флота с неограниченным районом плавания с классом Российского морского регистра судоходства (РМРС) и на судах внутреннего и смешанного (река-море) плавания с классом Российского речного регистра (РРР). Агрегаты могут устанавливаться в машинных и котельных отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС. Насосы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1, У2 и ОМ2 по ГОСТ 15150-69.
Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007. Насосы (агрегаты) с сальниковым уплотнением не предназначены для эксплуатации во взрыво и пожароопасных производствах.
Температура перекачиваемой жидкости для насосов (агрегатов): исполнения А – от 258 до 358 К (от минус 15 до +85°С).

Монтаж

1. Установить фундаментные болты в колодцы фундамента и залить колодцы быстросхватывающимся цементным раствором.
2. После затвердения цементного раствора выставить агрегат по уровню с помощью прокладок горизонтально и произвести окончательную затяжку фундаментных болтов.
3. Установить (агрегат) на подготовленный фундамент.
4. Присоединить подводящий и отводящий трубопроводы и трубопровод перепуска (байпас), соединяющий отводящий трубопровод с заборной емкостью (с зумпфом). Допустимая не параллельность фланцев не должна быть более 0,15 мм. на длине 100 мм.
ЗАПРЕЩАЕТСЯ ИСПРАВЛЯТЬ ПЕРЕКОС ФЛАНЦЕВ ПОДТЯЖКОЙ БОЛТОВ ИЛИ ПОСТАВКОЙ КОСЫХ ПРОКЛАДОК.
5. Провести центрование валов насоса и двигателя, регулируя положение двигателя.
6. Проверку соосности валов можно осуществить при помощи индикатора, закрепив его на полумуфте электродвигателя; подвижный наконечник индикатора должен опираться на полумуфту насоса. При проворачивании валов показания индикатора не должны превышать 0,2 мм. Проверить действие задвижек трубопроводов и кранов приборов. Исходное положение задвижек и кранов перед пуском – закрытое.
7. При агрегатировании насоса и привода заказчиком насоса, соблюдать требования п. 5, 6.
ОТВЕТСТВЕННОСТЬ ЗА ГАРАНТИИ И КАЧЕСТВО АГРЕГАТА В ДАННОМ СЛУЧАЕ НЕСЕТ ЗАКАЗЧИК.

Размеры насоса

Размеры насоса

Размеры в мм

Типоразмер насоса L L1 B B1 H H1 A D0 D D1 d d1 h l Масса, кг.
ВК 2/26А 422 95 190 100 250 107 122 40 80 100 М12 25 28 50 29,7

Габаритный чертеж агрегатов ВК 2/26А

Габаритно-присоединительные размеры агрегатов ВК 1/16А.

Размеры в мм

Типоразмер двигателя Мощность двигателя, кВт. Частота вращения с-1. (об/мин) Вид основания L L1 L2 L3* L4 B B1 B2 H H1 H2 A A1 A2 D D1 D2 d

АИР100L6

АДМ100L6

2,2

16 (970) Рама 835 580 102 433 257 300 240 100 344 198 107

379

250 190 100 80 40 М12-7Н
Плита 628 117 423 335 332 186 380 240
Плита штамп. 595 102 432 332 326 180 373 285

A100L6

5A100S4 OM2

Рама 863 580 102 433 300 370 198 379 250
Плита 628 117 423 335 363 186 380 240
Плита штамп. 595 102 432 332 357 180 373 285

АИР100L4

АДМ100L4

5A100L4-OM2

4,0 24 (1450) Рама 835 580 102 433 300 344 198 379 250
Плита 628 117 423 335 332 186 380 240
Плита штамп. 595 102 432 332 326 180 373 285
A100L4 Рама 863 580 102 433 300 370 198 379 250
Плита 628 117 423 335 363 186 380 240
Плита штамп. 595 102 432 332 357 180 373 285
Типоразмер двигателя Мощность двигателя, кВт. Частота вращения с-1. (об/мин) Вид основания L L1 L2 L3* L4 B B1 B2 H H1 H2 A A1 A2 D D1 D2 d
А112М4 5,5 24 (1450) Рама 925 630 109 497 257 290 250 100 388 203 107 413 240 190 100 80 40 М12-7Н
Плита 650 117 474 292 383 198 413 240
Плита штамп. 620 102 480 370 365 180 400 325

АИР112М4

АДМ112М4

АИРМ112М4ОМ2

АДМ112М4ОМ2

Рама 885 630 109 497 290 363 203 413 240
Плита 650 117 474 292 358 198 413 240
Плита штамп. 620 102 480 370 340 180 400 325

АИРМ112М4

Рама 630 109 497 290 376 203 413 240
Плита 650 117 474 292 371 198 413 240
Плита штамп. 620 102 480 370 353 180 400 325
5АМ112М4 Рама 930 630 109 497 290 371 203 413 240
Плита 650 117 474 292 366 198 413 240
Плита штамп. 620 102 480 370 348 180 400 325

Масса агрегатов

Типоразмер агрегата Типоразмер двигателя На раме На плите На плите штампов
ВК 2/26А АИР100L6 71 76 72
АДМ100L6 75 80 76
A100L6
5A100S4 OM2 65 - 67
АИР100L4 73 79 74
АДМ100L4 77 83 79
5A100L4-OM2 79 85 81
A100L4 75 80 76
А112М4 96 103 99
АИР112М4 83 90 86
АДМ112М4 91 98 93
АИРМ112М4ОМ2 94 101 97
АДМ112М4ОМ2
АИРМ112М4
5АМ112М4 101 108 104

Характеристики насоса (агрегата)

Характеристики насоса (агрегата)
  1. Частота вращения – 16с-1 (970 об/мин)
  2. Жидкость – вода
  3. Плотность – 1000 кг/м3

Характеристики насоса

Характеристики насоса (агрегата)
  1. Частота вращения – 24с-1 (1450 об/мин)
  2. Жидкость – вода
  3. Плотность – 1000 кг/м3
