Вихревой насос ВКО 1-16А

Цена по запросу

+

Применение

Насосы ВКО 1/16А предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости – до 36·10-6 м² /с (36 сСт) и химической активности, с содержанием твердых включений по массе 0,01%, не более, и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год.

Комплект поставки агрегата включает:

  • насос;
  • кожух защитный (ограждение);
  • электродвигатель;
  • рама (плита);
  • эксплуатационная документация на электродвигатель.

Примечания:

  1. По заказу потребителя агрегат может комплектоваться преобразователем частоты переменного тока на соответствующую мощность приводного электродвигателя.
  2. Возможна комплектация агрегата другими сертифицированными электродвигателями соответствующих параметров.
  3. Необходимое напряжение электродвигателя должно быть указано в договоре.
    *Поставка производится по договору за отдельную плату.
    ** Поставка производится по требованию заказчика.

Обозначения

где ВКО 1/16А – марка насоса (агрегата):

  1. ВКО – тип насоса (вихревой консольный);
  2. 1 – подача, л.с (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
  3. 16 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
  4. А – условное обозначение материала (чугунное).

Комплект поставки насоса включает:

  • соединительная муфта;
  • кожух защитный (ограждение)*;
  • рама* (плита*);
  • комплект быстроизнашивающихся деталей*;
  • комплект монтажных частей*;
  • контрольно-измерительные приборы*;
  • руководство по эксплуатации совмещенное спаспортом;
  • обоснование безопасности**;

Технические характеристики

Типоразмер насоса (агрегата) Параметры энергопитания. Частота вращения Максимальная потребляемая мощность насоса  Подача Напор Давление на входе в насос
Род тока Напряжение Частота тока
ВКО 1/16А Переменный 220, 380 или 660 В 50 или 60 Гц 1450 об/мин 1,2 кВт 1 (3,4)   16 м 0,25 (2,5)
л/с (м3/ч) МПа (кгс/см2)

Монтаж

  1. Установить фундаментные болты в колодцы фундамента и залить колодцы быстросхватывающимся цементным раствором.
  2. После затвердения цементного раствора выставить агрегат по уровню с помощью прокладок горизонтально и произвести окончательную затяжку фундаментных болтов.
  3. Установить (агрегат) на подготовленный фундамент.
  4. Присоединить подводящий и отводящий трубопроводы и трубопровод перепуска (байпас), соединяющий отводящий трубопровод с заборной емкостью (с зумпфом). Допустимая не параллельность фланцев не должна быть более 0,15 мм. на длине 100 мм.
    ЗАПРЕЩАЕТСЯ ИСПРАВЛЯТЬ ПЕРЕКОС ФЛАНЦЕВ ПОДТЯЖКОЙ БОЛТОВ ИЛИ ПОСТАВКОЙ КОСЫХ ПРОКЛАДОК.
  5. Провести центрование валов насоса и двигателя, регулируя положение двигателя.
  6. Проверку соосности валов можно осуществить при помощи индикатора, закрепив его на полумуфте электродвигателя; подвижный наконечник индикатора должен опираться на полумуфту насоса. При проворачивании валов показания индикатора не должны превышать 0,2 мм. Проверить действие задвижек трубопроводов и кранов приборов. Исходное положение задвижек и кранов перед пуском – закрытое.
  7. При агрегатировании насоса и привода заказчиком насоса, соблюдать требования п. 5, 6.
    ОТВЕТСТВЕННОСТЬ ЗА ГАРАНТИИ И КАЧЕСТВО АГРЕГАТА В ДАННОМ СЛУЧАЕ НЕСЕТ ЗАКАЗЧИК.

Описание

Насосы изготавливаются с сальниковым уплотнением вала и не допускают перекачивания горючих, вредных и легковоспламеняющихся жидкостей.
Насосы вихревые типа ВКО и агрегаты электронасосные на их основе, изготавливаются для нужд народного хозяйства. Насосы вихревые типа ВКО и агрегаты электронасосные на их основе могут использоваться для установки на судах морского флота с неограниченным районом плавания с классом Российского морского регистра судоходства (РМРС) и на судах внутреннего и смешанного (река-море) плавания с классом Российского речного регистра (РРР). Агрегаты могут устанавливаться в машинных и котельных отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
Насосы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1, У2 и ОМ2 по ГОСТ 15150-69. Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007. Насосы (агрегаты) с сальниковым уплотнением не предназначены для эксплуатации во взрыво и пожароопасных производствах.
Температура перекачиваемой жидкости для насосов (агрегатов): исполнения А – от 258 до 358 К (от минус 15 до +85°С).

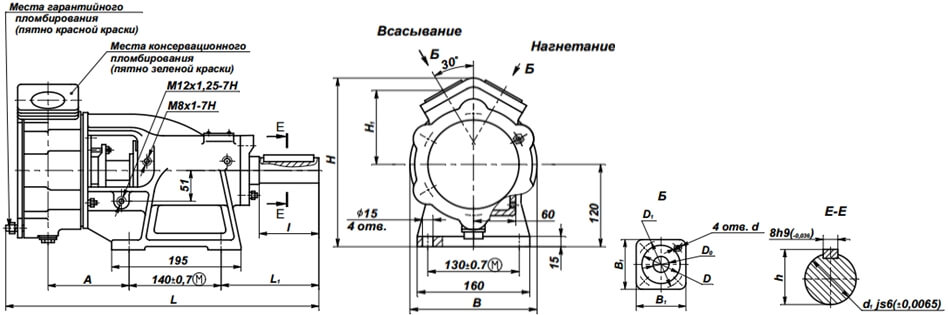

Размеры насоса

Типоразмер насоса Масса, кг. l h d1 d D1 D D0 A H1 H B1 B L1 L
ВКО 1/16А 26,2 50 28 25 М10 75 60 25 122 108 250 78 185 95 413

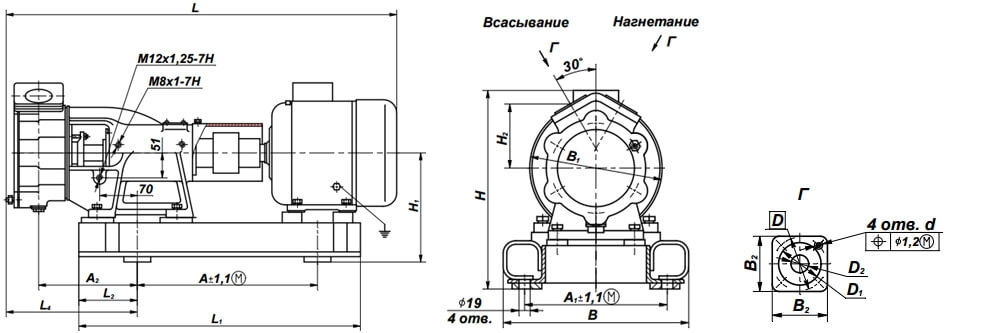

Габаритный чертеж

Типоразмер двигателя Мощность двигателя Частота вращения с-1 Вид основания A A1 A2 B B1 B2 H H1 H2 D D1 D2 d L L1 L2 L3* L4
А80В4 1,5 кВт 24 (1450) (об/мин) Рама 336 240 190 315 220 78 333 203 108 75 60 25 М10-7Н 755 525 109 355 248

5А80МВ4

АИР80В4

АДМ80В4
  Плита 240 292 315 185 545 117 367
5А80МВ4-ОМ2 АИР80В4-ОМ2 Плита штамп. 285 332 310 180 510 102 349
Типоразмер агрегата Типоразмер двигателя Масса кг., для исполнений
На плите штампов На раме На плите
ВКО 1/16А А80В4 56 59 57
5А80МВ4 55 58 56
АИР80В4 54 57 55
АДМ80В4 55 58 56
5А80МВ4-ОМ2 55 58 56
АИР80В4-ОМ2 54 57 55

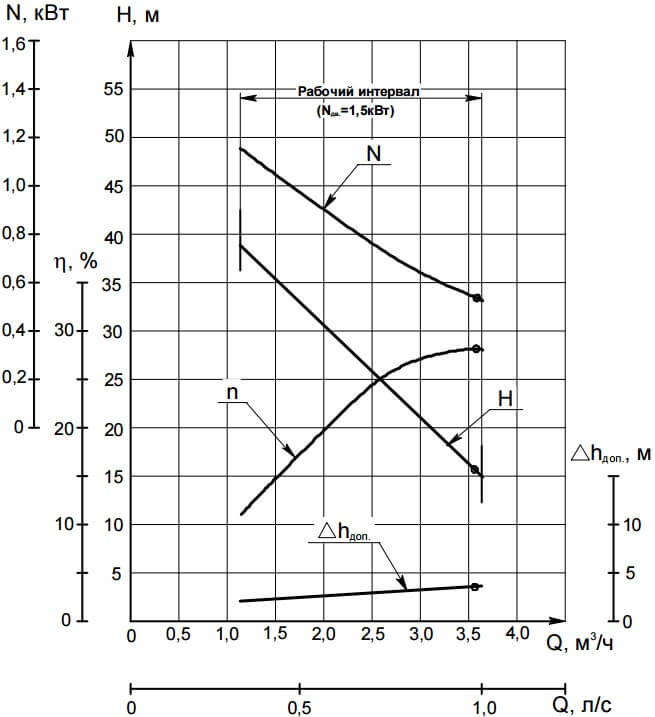

Характеристики насоса

Габаритные и присоединительные размеры
  1. Частота вращения – 24с-1 (1450 об/мин)
  2. Плотность – 1000 кг/м³
  3. Жидкость – вода
