Тепловентиляторы

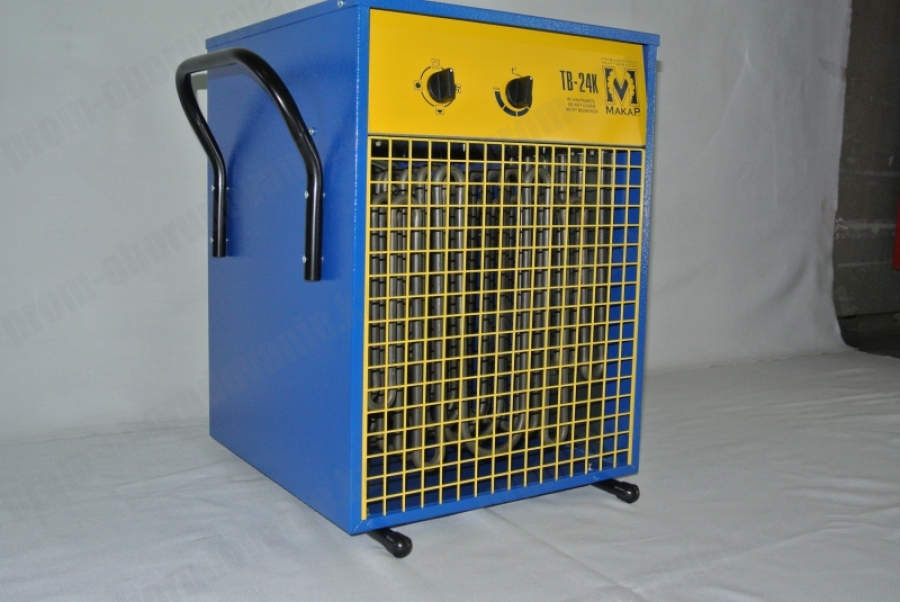

1_253247500

Тепловентиляторы используются для обогрева и вентиляции закрытых помещений производственного, общественного и вспомогательного назначения.

Тепловентиляторы – эксплуатационные условия

• Установка – напольная
• Повторно-кратковременный режим работы: время непрерывной работы тепловентилятора – не более 24 часов, продолжительность паузы должна быть не менее двух часов
• Тепловентиляторы рассчитаны на работу в умеренном и холодном климате - исполнение УХЛ3.1 (по ГОСТ 15150-69)
• Температура окружающей среды: минус 10°С - плюс 40°С
• Тепловентилятор - прибор, работающий под надзором
• Класс защиты от поражения током - первый (ГОСТ Р МЭК 335-1-94)
Не эксплуатировать тепловентиляторы в средах
• взрывоопасных
• запылённых
• химически и биологически активных

Устройство и принцип работы

Тепловентилятор состоит из корпуса с крышкой с расположенными внутри него термонагревателями и вентиляторным узлом.
Под крышкой тепловентилятора находятся:
• контакторы
• термоограничитель - дисковый термостат с самовозвратом
• терморегулятор - капиллярный термостат (переключатель поворотный четырёхпозиционный)
Термоограничитель служит для защиты тепловентилятора от перегрева. Терморегулятор используется для установки рабочей температуры в пределах от нуля до 40°С. Вентилятор расположен на задней стенке корпуса. В пространстве между ним и защитной передней решеткой расположен блок трубчатых нагревателей. Корпус защищён от перегрева тепловыми отражателями. Тепловентиляторы переносятся при помощи ручек и устанавливаются на опорах, смонтированных на корпусе.
Тепловентилятор создает принудительный поток воздуха, нагреваемый внутри него ТЭНами. Воздух поступает из входной решётки на задней стенке, продувается через нагреватели и выходит из лицевой решётки.
Тепловентиляторы имеют три режима работы:
• без нагрева воздуха – 0
• пониженной мощности – 1
• повышенной мощности – 2

Меры предосторожности

• Не включать при нарушении изоляции электрошнура или при его пережатии посторонними предметами
• Немедленно отключить при появлении постороннего запаха
• Не устанавливать вблизи легковоспламеняющихся предметов и розетки питания
• Не накрывать тепловентилятор
• Не ставить тепловентилятор на ковровые покрытия
• Не размещать тепловентилятор в местах, где есть угроза попадания в него водных брызг: возле душа, ванны, плавательного бассейна
• Не допускать касания шнуром питания касания корпуса
При соблюдении правил эксплуатации тепловентиляторы имеют минимальный срок службы – 7 лет.

Технические параметры

• Напряжение питания - 220±10% В
• Номинальная производительность – 6 м³/мин

 Номинальная мощность (кВт)  Режим
 0,07  0
 1,5  1
 3,0  2

• Минимальное увеличение температуры воздушного потока (реж. 2) - 25°С
• Габариты (ШхВхГ) - 280х340х315 мм
• Вес - 7,0 кг

Тепловентилятор МАКАР ТВ-5

• Напряжение питания – 220/380±10% В
• Номинал. производительность – 7 м³/мин

 Номинальная мощность (кВт)
 0,042  0
 3,0 (при 220 В) и 2,2 (при 380 В)  1
 4,5  2

• Минимальное увеличение температуры воздушного потока (реж. 2) - 35°С
• Габариты (ШхВхГ) - 280х340х315 мм
• Вес - 7,5 кг

Тепловентилятор МАКАР ТВ-9

• Напряжение питания – 380±10% В
• Номинал. производительность – 12 м³/мин

 Номинальная мощность (кВт)
 0,07  0
 4,5  1
 9,0  2

• Минимальное увеличение температуры воздушного потока (реж. 2) - 45°С
• Габариты (ШхВхГ) - 345х445х435 мм
• Вес - 12 кг

Тепловентилятор МАКАР ТВ-15

• Напряжение питания – 380±10% В
• Номинал. производительность – 18 м³/мин

 Номинальная мощность (кВт)
 0,1  0
 7,5  1
 15,0  2

• Минимальное увеличение температуры воздушного потока (реж. 2) - 45°С
• Габариты (ШхВхГ) - 515х490х555 мм
• Вес - 18 кг

Тепловентилятор МАКАР ТВ-24

• Напряжение питания – 380±10% В
• Номинал. производительность – 30 м³/мин

 Номинальная мощность (кВт)
 0,01  0
 12,0  1
 24,0  2

• Минимальное увеличение температуры воздушного потока (реж. 2) - 70°С
• Габариты (ШхВхГ) - 515х510х530 мм
• Вес (максимальный) - 20 кг
