Парогенераторы ЭЭП

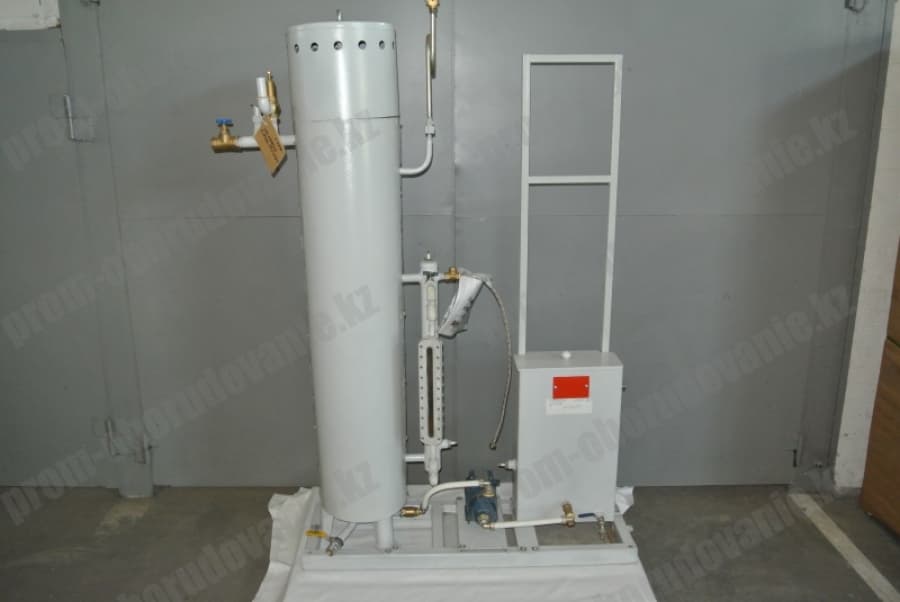

1_611138276

Электрические парогенераторы предназначены для образования насыщенного водяного пара. Применяются парогенераторы в технологических процессах различных отраслей промышленности, сферы услуг, коммунального и сельского хозяйства.

Электропарогенераторы ЭЭП обеспечивают насыщенный водяной пар избыточным давлением от 0,1 до 0,3 МПа. Максимальная производительность оборудования – до 120 кг/час, температура создаваемого пара – 143 ºC. Габаритные размеры парогенератора – 1520×630×1890 мм, масса – 290 кг (без воды).

Устройство, принцип работы

Электрические парогенераторы ЭЭП состоят из генератора пара, питательного бака, питательного насоса, рамы, соединительных трубопроводов и арматуры.

Корпус генератора пара представляет собой цилиндрический сварной сосуд со съемной крышкой и эллиптическим днищем. Для снижения тепловых потерь парогенератора предусмотрена теплоизоляция.

Питательный бак объемом 25 л предназначен для подачи питательной воды к парогенератору. Питательный бак имеет форму цилиндра и герметично закрывается крышкой с прокладкой. На баке имеются: переливной и подающий патрубок, бак и сливная заглушка.

Арматура и соединительные трубопроводы служат для объединения питательного бака и парогенератора в единую систему, обеспечивающую получение водяного пара.

Основанием для монтажа отдельных конструктивных частей парогенератора является фундаментная рама, выполненная из швеллеров.

Процесс нагрева и испарения воды в агрегате осуществляется за счет тепла, выделяющегося при пропускании электротока через воду в котле между электродами и корпусом с одной стороны, а также между электродами – с другой стороны.

Электрические парогенераторы снабжены указателем уровня для осуществления контроля над объемом находящейся в агрегате воды.

Парогенераторы оборудованы контроллером, позволяющим выполнять ступенчатую регулировку мощности, поддержание определенной величины избыточного давления пара, устанавливать автоматический режим работы. Кроме этого, ящик управления обеспечивает защиту изделия от коротких замыканий, перегрузок, перекоса фаз, отклонения уровня воды от допустимых значений.

Монтаж

Электропарогенераторы используются как самостоятельные устройства или монтируются в соответствующую технологическую линию.

Парогенераторы крепятся на прочном основании при помощи фундаментных болтов. Контроллер устанавливается вертикально в непосредственной близости от основного оборудования. При подключении парогенератора к водопроводу предусматривается запорный вентиль перед механическим фильтром. Обязательно тщательное защитное зануление парогенератора и ящика управления.

Помещение, в котором устанавливаются парогенераторы, должно иметь высоту, позволяющую демонтировать через верх электродную группу подъемным механизмом (краном, ручной талью и т.д.).
