Отбойные молотки

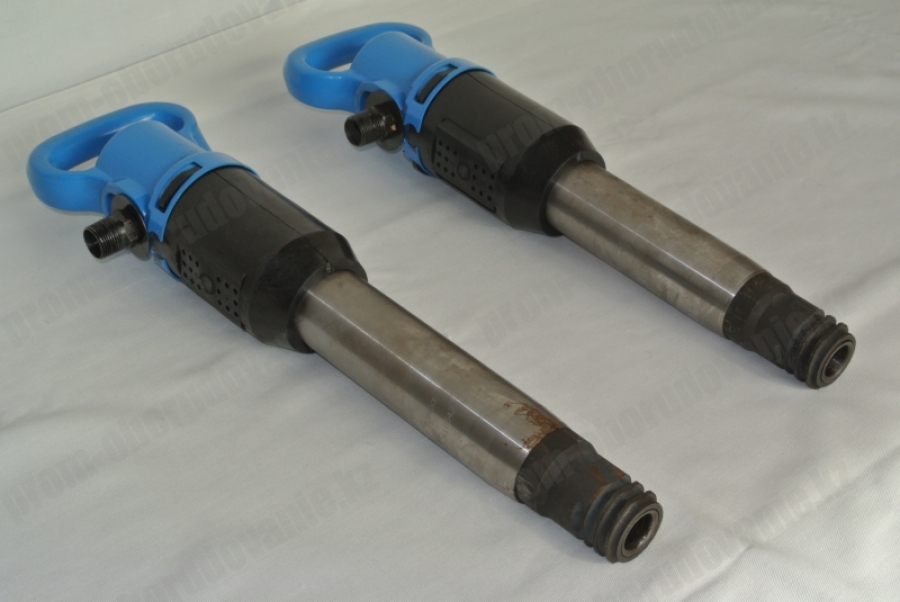

1_631003323

Отбойные молотки – пневматические поршневые агрегаты ударного типа, приводимые в действие энергией сжатого воздуха. Используются данные механические устройства в горнодобывающей промышленности (отбойка пластов руды средней и малой прочности, каменного угля), строительстве (демонтаж бетонных и каменных конструкций), при выполнении дорожных работ (удаление старого асфальтового покрытия). Также отбойные молотки применяют для устранения ледовых образований.

Устройство, принцип действия

Отбойные молотки состоят из ударного и воздухораспределительного механизмов, кожуха-глушителя, хвостовика, рукоятки и пускового устройства.

Отбойный молоток действует по принципу передачи механическому ударнику пневматической энергии. Это обеспечивает клапанная система, которой оснащен агрегат. Рабочая часть отбойного молотка – наконечник (хвостовик), имеющий форму лопатки, лома или топорика. Источник сжатого воздуха – пневматический компрессор.

Пуск отбойного молотка производится нажатием рукояти (необходимое прилагаемое усилие – 68,6-97,6 Н). При нажатии преодолевается сопротивление вентиля, прижимаемого пружиной и пневматическим давлением, через открываемое отверстие в камеры клапанной системы поочередно поступает сжатый воздух. В результате приводится в движение ударник, совершающий возвратно-поступательные движения.

Условия эксплуатации, технические характеристики

Требования к эксплуатации отбойных молотков:

– Рабочее давление сжатого воздуха – от 0,3-0,5 МПа;

– Максимальная длина подводящего воздушного рукава – 12 метров.

Технические параметры:

– Энергия единичного удара – 39, 44, 55 кДж (для моделей МОП-2, МОП-3 и МОП-4);

– Частота ударов в секунду – 17-22,5;

– Масса устройства – 7,4-8,5 кг;

– Длина хвостовика – 70 мм;

Преимущества

Пневматические отбойные молотки характеризуются простой и надежной конструкцией, высокой эффективностью и безопасностью. Отбойные молотки с пневмоприводом – наиболее распространенный, проверенный и долговечный ударный инструмент, положительно зарекомендовавший себя в различных видах работ.

МодельЭнергия
единичного
удара, ДЖ,
не менее
Частота ударов,
с -1 , не менее
Удельный расход
воздуха, л/с,
не более
Мощность, ВТ,
не менее
Давление сжатого воздухаМасса
Раб.МахМin
МОП-2 43 22 26 850 5 8 2 8
МО-2А (Б) 39 22,5   875 5   3 8
МО-2К 43 16 26 815 5 6 4 10
МОП-3 48 19 26 950 5 8 2 9
МО-3А (Б) 44 19,2 26 845 5 - 3 9
МОП-4 56 17 26 960 5 - 3 9,5
МОП-4 (двойная рукоятка) 56 17 26 960 5 - 3 9,5
МО-4А (Б) 55 17 26 935 5 - 3 9,6
