Сварочный трансформатор

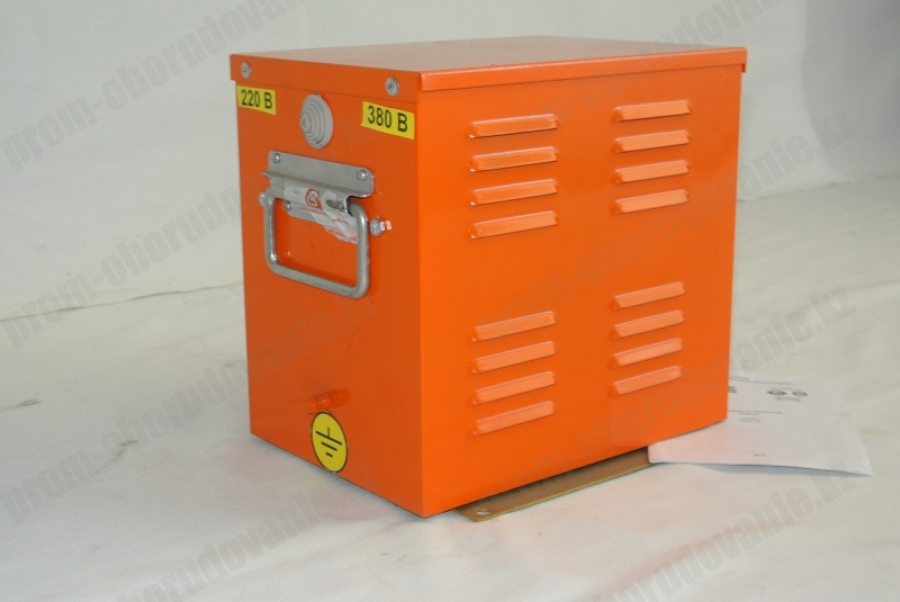

1_798184136

Сварочный трансформатор является источником переменного тока, который необходим при выполнении сварочных работ. Предназначение данного аппарата – понижать напряжение электросети до требуемого уровня, регулировать силу сварочного тока, контролировать статические внешние характеристики. Существуют сварочные трансформаторы различного типа. Одними из наиболее распространённых и востребованных устройств являются сварочные трансформаторы серии ТДМ.

Сварочные трансформаторы ТДМ – это современные агрегаты с усовершенствованной конструкцией. Они обладают относительно небольшим весом, компактными габаритами, высокой надёжностью, улучшенным внешним видом.

Технические характеристики

Сварочный трансформатор ТДМ 403 У2 с механической регулировкой сварочного тока используется для питания переменным током одного сварочного поста при дуговой ручной сварке (наплавке, резке) низколегированных и малоуглеродистых сталей электродами.

Частота вырабатываемого тока – 50 Гц, диапазон силы – от 80 до 400 А. Максимальная потребляемая мощность – 28,6 кВт. Масса агрегата – 85 кг.
Сварочный трансформатор ТДМ 503 У2 рассчитан на напряжение электросети 380 В. Диапазон регулировки силы вырабатываемого тока – от 100 до 400 А. Вес трансформатора – 95 кг. Потребляемая мощность трансформатора – 34,2 кВт. Тип охлаждения в обоих случаях – воздушный (естественная вентиляция).

Конструкция

Сварочные трансформаторы ТДМ (модификации 503 У2 и 403 У2) представляют собой передвижные (переносные) аппараты в моноблочном исполнении. Рабочая часть (преобразователь электрической энергии) трансформаторов состоит из следующих узлов: магнитный провод, трансформаторная обмотка (вторичная и первичная), сердечник, магнитный шунт, автоматический выключатель. Катушки обмоток – неподвижные, изготовленные из медного (алюминиевого) изолированного провода (марка АПСД). Трансформаторный сердечник собран из стальных листов толщиной 0,5 мм.
Сварочные трансформаторы ТДМ (модификации 503 У2 и 403 У2) обеспечивают преобразование сетевой электроэнергии в электроэнергию, используемую в процессе сварочных работ (создаётся необходимое напряжение, сила тока, падающая характеристика в соответствии с предъявляемыми требованиями).
Регулировка сварочного тока в трансформаторах данного типа производится путём вращения рукоятки, расположенной на верхней панели устройств. Вращение ходового винта ручного регулятора перемещает магнитный шунт.
Сварочные трансформаторы данных моделей подключаются к электросети посредством сетевого кабеля. Благодаря двум ручкам на верхней части кожуха и ходовым колёсам, которыми оборудованы сварочные трансформаторы, обеспечивается их удобная транспортировка.

Условия эксплуатации

Сварочные трансформаторы ТДМ 503 У2 и ТДМ 403 У2 эксплуатируются в интервале температур от +45° до -45°C. Допустимая относительная влажность (при температуре +20°C) – не более 80%. Климатическое исполнение – тип «У2». Сварочные трансформаторы этих модифткаций рассчитаны на сварку штучными электродами всех марок (диаметр 2-5 мм).
