Вентилятор ВКРМ-5

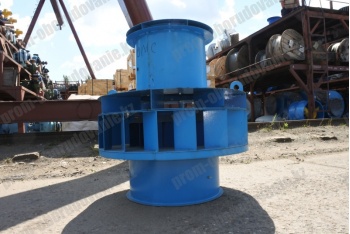

dsc_3188-vkrm-5-promkz
5 5 1 Product
Цена по запросу

+

Вентиляторы ВКРМ-5 из углеродистой стали предназначены для перемещения газопаровоздушных смесей не вызывающих ускоренной коррозии углеродистой стали и латуни (скорость коррозии не выше 0,1 мм. в год), с содержанием пыли и других твердых примесей не более 0,1 г/м³, не содержащих взрывчатых и липких веществ и волокнистых материалов. Не применимы для перемещения взрывоопасных смесей.
Предназначены для перемещения газопаровоздушных смесей, с примесями агрессивных газов и паров не вызывающих ускоренной коррозии нержавеющей стали (скорость коррозии не выше 0,1 мм. в год), с содержанием пыли и других твердых примесей не более 0,1 г/м³, не содержащих взрывчатых и липких веществ и волокнистых материалов.

Полный перечень крышных вентагрегатов смотрите в разделе Крышные вентиляторы

Не применимы для перемещения взрывоопасных смесей.

Предназначены, как правило, для работы без сети воздуховодов. При обеспечении оптимальной работы, когда производительность больше минимальной, они могут работать и с сетью воздуховодов.

Агрегаты предназначены для эксплуатации в макроклиматических районах с умеренным климатом (У) и тропическим (Т) 1-ой категории размещения по ГОСТ 15150-69.

Температура окружающей среды от минус 40°С до плюс 40°С (до плюс 45°С для тропического исполнения).

Устанавливаются за пределами зон длительного пребывания людей.

Основные технические данные и характеристики

Основные параметры

Типоразмер

Двигатель

Параметры в рабочей зоне

Масса не более, кг.

Тип двигателя

N, кВт

n, об/мин

Q, 10³·м³·/ч

Psv, Па

ВКРМ 5

АИР80А6

0,75

915

2,8-6,5

250-0

90

где:

  • Q – производительность, 10³·м³/ч;
  • Psv – статическое давление, Па;
  • n – частота вращения рабочего колеса, об/мин;
  • N – мощность установочная, кВт;
  • D/Dн – относительный диаметр рабочего колеса;
  • D – действительный диаметр рабочего колеса по окружности лопаток;
  • Dн – номинальный диаметр рабочего колеса по окружности лопаток.

Примечание: Допускается комплектация двигателями других серий, соответствующими по мощности, частоте вращения и напряжению.

Габаритные и присоединительные размеры

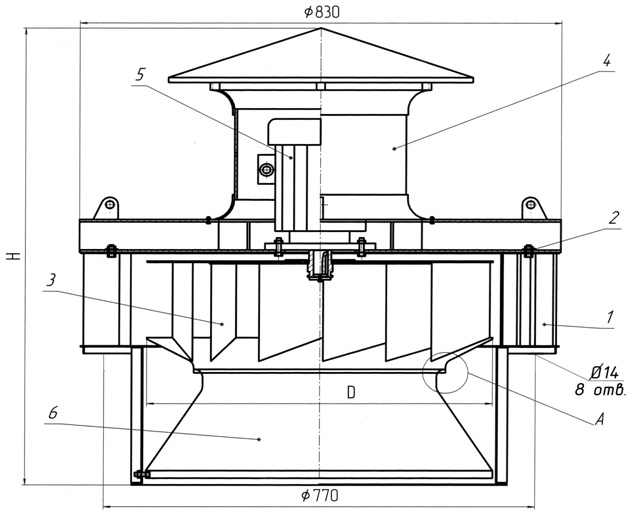

Габаритные и присоединительные размеры вентиляторов ВКРМ-5

1 – Основание;

2 – Опора;

3 – Колесо рабочее;

4 – Кожух;

5 – Двигатель;

6 – Коллектор;

7 – Виброизолятор

Габаритные и присоединительные размеры вентиляторов ВКРМ-5

Типоразмер

Размеры, мм

D

H

a

b

ВКРМ-5

500

800

2,5

12±2

Аэродинамические характеристики

Аэродинамические характеристики вентилятора  ВКРМ-5
