Винтовой компрессор ВК-76М

5 5 1 Product
Цена по запросу

+

Винтовой стационарный компрессор ВК-76М производстваБежецкого компрессорного завода. Установка состоит из одноступенчатого винтового компрессора и двух роторов. Компрессор функционирует на базе надежного и долговечного винтового блока B20-1G (Rotorcomp).

Компрессор винтовой ВК-76М оснащен микропроцессором. Электронная система управления, автоматический контроль параметров работы оборудования и автоматическая система защиты гарантируют стабильную и безопасную работу устройства.

Номинальная производительность модели составляет 22 кубометра в мин., производительность всасывания воздуха - 22,1 кубометра в мин.В сжатом воздухе содержится масло не более 5 мг/кубометр - отличный показатель для промышленного оборудования. Потребители, подключенные к компрессору, получают чистый воздух. Установка  ВК-76М АСО-ВК-22/8 используется для подачи сжатого воздуха в различных отраслях промышленности

Полный список агрегатов смотрите на странице Винтовые компрессоры

Технические характеристики

Тип Стационарный
Производительность, л/мин 22000
Давление, бар 8
Объем ресивера, л 0
Тип привода Электрический
Мощность, кВт (л.с.) 132
Напряжение, В 380
Уровень шума, Дб 72…76
Тип компрессора Винтовой
Винтовой блок B20-1G (Rotorcomp)
Охлаждение масла Воздушное
Размер, мм 2550х1650х2000
Вес 2500
Страна Россия

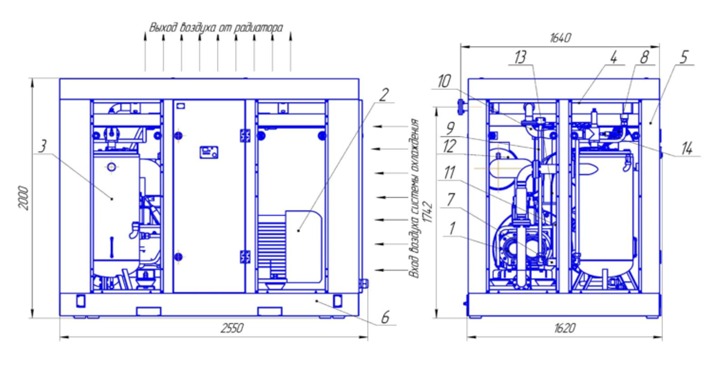

Установка компрессорная ВК-76М

  • 1-винтовой блок;
  • 2-привод;
  • 3-маслоотделитель;
  • 4-охладитель;
  • 5-каркас со звукоизолирующими панелями;
  • 6-основание;
  • 7-термостат;
  • 8-вентилятор;
  • 9-трубопровод подачи масла;
  • 10-трубопровод подачи воздуха;
  • 11-фильтр масляный;
  • 12-фильтр воздушный;
  • 13-дренажная трубка сепаратора маслоотделителя;
  • 14-датчик давления.
Установка компрессорная ВК-76М

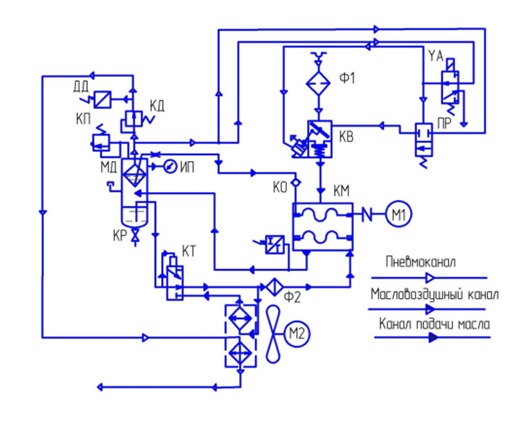

Схема пневмогидрокинематическая принципиальная установки компрессорной ВК-76М

  • КВ-клапан впускной;
  • КМ-блок винтовой;
  • КД-клапан минимального давления;
  • КТ-термостат;
  • Ф1-фильтр воздушный;
  • Ф2-фильтр масляный;
  • КО-клапан обратный;
  • АТ-охладитель;
  • МД-маслоотделитель;
  • ДД-датчик давления;
  • ДТ-датчик температуры;
  • КП-клапан предохранительный;
  • ИП-манометр;
  • YA-клапан электромагнитный;
  • ПР-пневмораспределитель;
  • КПР-клапанпропорциональности;
  • КР-кран;
  • М1, М2, М3-электродвигатели.
Схема пневмогидрокинематическая принципиальная установки компрессорной ВК-76М

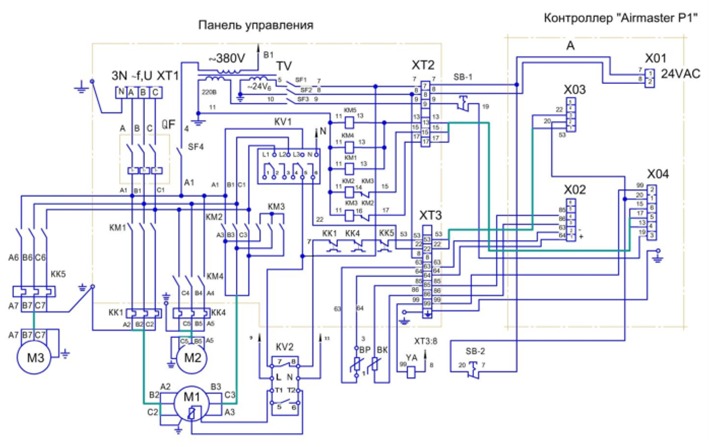

Схема электрическая принципиальная и соединений установок компрессорных ВК-76М

Схема электрическая принципиальная и соединений установок компрессорных ВК-76М

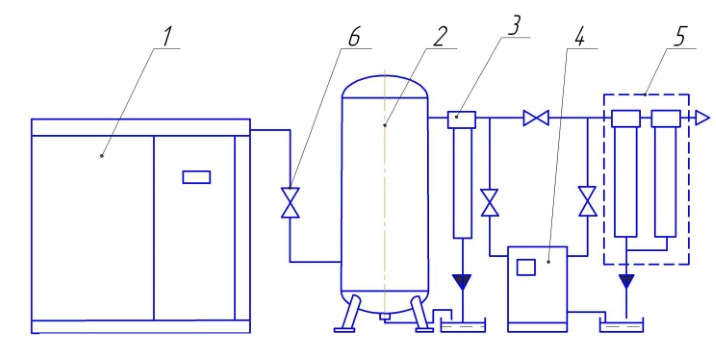

Схема подключения установки компрессорной ВК-76М к пневмоосети

  • 1-установка компрессорная;
  • 2-ресивер;
  • 3-фильтр магистральный (тип ФМ);
  • 4-осушитель воздуха (тип ОВ);
  • 5-фильтры тонкой очистки (применяются в зависимости от требуемой чистоты воздуха);
  • 6-кран.
Схема подключения установки компрессорной ВК-76М к пневмоосети
