Насос 1К65-50-160а

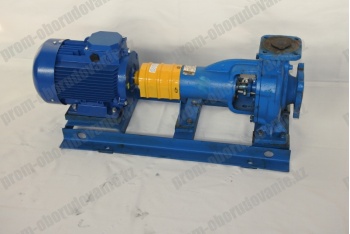

Консольный насос 1К65-50-160а
Цена по запросу

+

Характеристики

20 м³/ч
31 м
3,8 м
3000 об/мин
4,0 кВт
892x365x352 мм*
95 кг*
65 мм
50 мм

Насосы 1К65-50-160а являются изделиями с центробежным принципом действия, с горизонтальным расположением, с консолью на валу, уплотняемым сальником или механическими уплотнителями на торце.

Другие модели консольных насосов смотрите на странице Насосы К

Технические данные насоса 1К65-50-160а

  • Конструкция – центробежная.
  • Исполнение – консольное.
  • Рабочая среда – вода техническая (исключая морской тип) и жидкости с:
    • механическими свойствами (по плотности, вязкости) – близкими к воде;
    • пределами рН – от 6 до 9;
    • твёрдыми частицами меньше 0,2 мм в поперечнике при массовом содержании не выше 1%;
    • температурой от 263 до 358К (от -10 до +85˚С).
  • Вид насоса в агрегате 1К65-50-160а по назначению – I (восстанавливаемый).
  • Исполнения по климату – У3.1 и Т2.
  • Пригодность для работы в помещениях с опасностью возникновения взрыва (зоны 1 и 2) или пожара – варианты насосов 1К65-50-160а с уплотнением вала по торцу и с взрывозащищённым электродвигателем.
  • Экспортная поставка – возможна (ОСТ26-06-2011-79).

Устройство

Корпус отливается из чугуна. Наружу выходят 2 патрубка. По входному, располагающемуся по оси вращения рабочего колеса, в насос засасывается перекачиваемая жидкость. Она колесом отбрасывается к периферии рабочей полости и вытесняется в отвод спирально-кольцевого профиля. Оттуда она выходит из корпуса насоса 1К65-50-160а по идущему вертикально вверх нагнетательному патрубку. Этот патрубок находится в той же плоскости, что и ось вращения вала. Для крепления агрегата к монтажному основанию в корпусе предусмотрены лапы.

Центробежное колесо насоса 1К65-50-160а выполнено по закрытому типу с односторонним входом жидкости вдоль оси. Действующие по оси силы ослабляются при помощи следующих решений. На колёсах в диапазоне условных диаметров от 200 до 315 мм эту функцию выполняют выполненные на основном диске разгрузочные отверстия, с 160 мм – импеллером, выполненном там же.

Уплотнение находится в своём корпусе, который прикреплён к корпусу насоса 1К65-50-160а посредством кронштейна. Соединяется кронштейн с первым при помощи винтов, со вторым – фланца. Уплотнение охлаждается жидкостью непосредственно перекачиваемой (если её температура не превышает 60˚С), либо от стороннего источника (если превышает). Охладитель подаётся к уплотнителю через соответствующие отверстия в его корпусе.

Ротор насоса 1К65-50-160а – правовращающийся.

Кодировка

В условном обозначении насоса 1К65-50-160а:

  • первая цифра означает, что конструкция первой модернизации;
  • буква «К» – консольный тип конструкции;
  • 65 и 50 – диаметры патрубков в мм (входного и выходного, соответственно);
  • 160 – условный диаметр рабочего колеса в мм;
  • а - обточка рабочего колеса - первая.
Типоразмер насосаВеличина для патрубка
ВсасывающийНагнетательный
FxFyFzMxMyMzFxFyFzMxMyMz
НН∙мНН∙м
1К65-50-160а 700 310 490 210
Примечание: Ось X – вдоль оси насоса, ось Y – параллельно фланцу всасывающего патрубка, ось Z – вертикально вверх.
Типоразмер насосаВеличина для патрубка Ру, МПа (кгс/см²)
ВсасывающийНагнетательный
1К65-50-160а 1,6(16) 1,6 (16)
Наименование показателяЗначение показателя
Средняя наработка до отказа, ч
Средний ресурс до капитального ремонта, ч
Среднее время до восстановления, ч
Назначенный срок службы, лет
Коэффициент готовности
Срок сохраняемости, лет
6000
32000
8
6
0,998
2

Основные технические характеристики насоса 1К65-50-160а

Типоразмер насосаПараметрыПараметрыМасса
насоса
Q, м³/чH, мДКЗ, мМощность, кВтОбороты, об/минкг
1К65-50-160а 20 32 3,8 4 3000 50

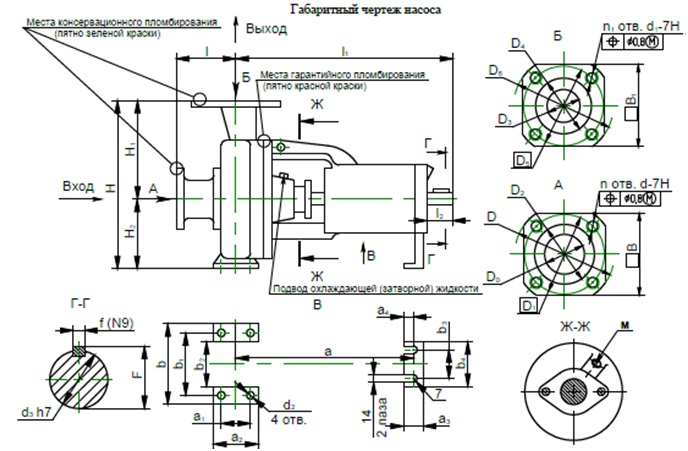

Габаритные размеры насоса 1К65-50-160а

Габаритные размеры насоса 1К65-50-160а

Обозначениеll1l2aа1a2bb1b2b3b4BB1М
1К65-50-160а 80 385 50 275 70 100 240 190 140 110 145 - 125 М12Х1,5

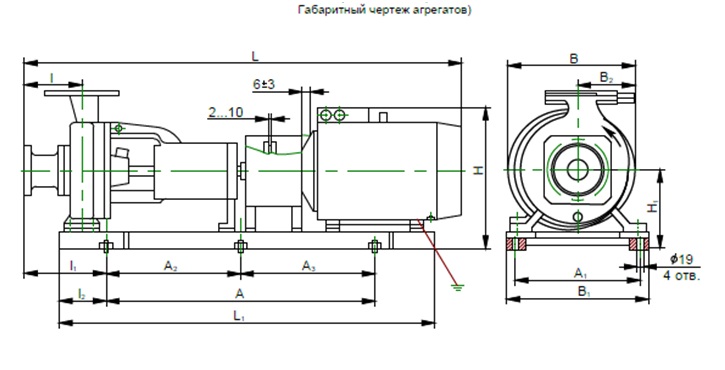

Габаритные размеры насосного агрегата 1К65-50-160а

Габаритные размеры насосного агрегата 1К65-50-160а

ТипоразмерМах
подача
Размеры,
мм
Масса,
кг
Электро-
двигатели
Мощ-
ность,
кВт
LL1ll1l2АА1А2А3НН1ВВ1В2
1К65-50-160-c
1К65-50-160-т
32 АИР100L2
АИМ100L2
5,5 892
920
775 80 140 122 480±1,1 320±1,1 - - 352 192 226 365 113 95
130
1К65-50-160а-c
1К65-50-160а-т
28 АИР100S2
АИМ100S2
4,0 862
902
89
130
1К65-50-160б-c
1К65-50-160б-т
24 АИР100S2
АИМ100S2
4,0 862
902
89
130

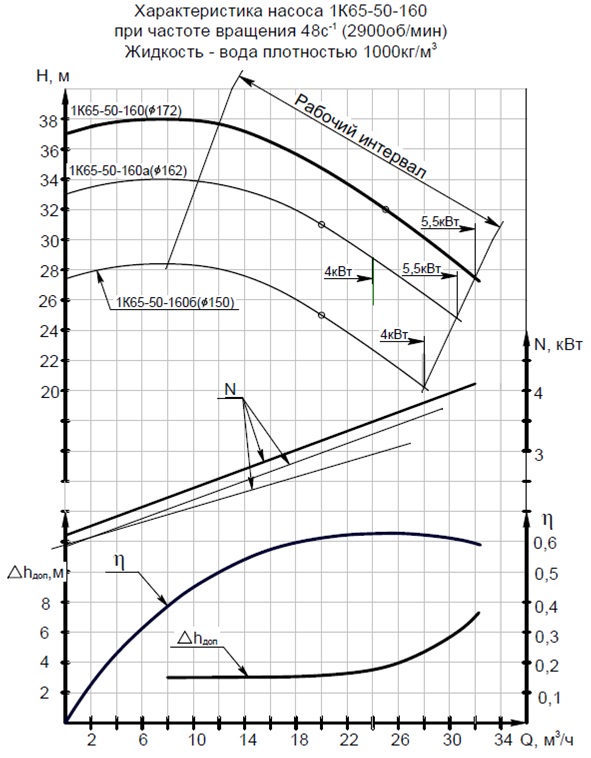

Характеристики насоса 1К65-50-160а
