Насос 1К80-50-200б

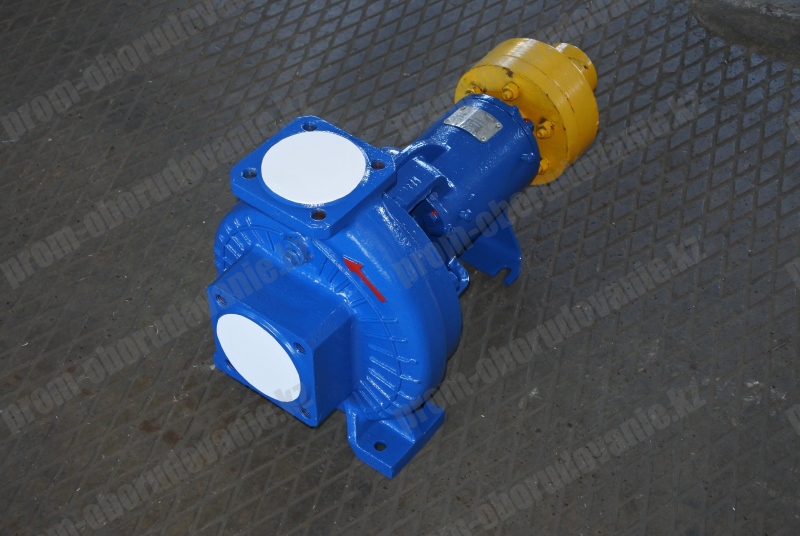

Консольный насос 1К80-50-200б
Цена по запросу

+

Характеристики

40 м³/ч
35 м
3,5 м
3000 об/мин
7,5 кВт
995x324x490 мм*
185 кг*
80 мм
50 мм

Насосы 1К80-50-200б являются изделиями с центробежным принципом действия, с горизонтальным расположением, с консолью на валу, уплотняемым сальником или механическими уплотнителями на торце.

Другие модели консольных насосов смотрите на странице Насосы К

Технические данные насоса 1К80-50-200б

  • Конструкция – центробежная.
  • Исполнение – консольное.
  • Рабочая среда – вода техническая (исключая морской тип) и жидкости с:
    • механическими свойствами (по плотности, вязкости) – близкими к воде;
    • пределами рН – от 6 до 9;
    • твёрдыми частицами меньше 0,2 мм в поперечнике при массовом содержании не выше 1%;
    • температурой от 263 до 378К (от -10 до +105˚С).
  • Вид насоса в агрегате 1К80-50-200б по назначению – I (восстанавливаемый).
  • Исполнения по климату – У3.1 и Т2.
  • Пригодность для работы в помещениях с опасностью возникновения взрыва (зоны 1 и 2) или пожара – варианты насосов 1К80-50-200б с уплотнением вала по торцу и с взрывозащищённым электродвигателем.
  • Экспортная поставка – возможна (ОСТ26-06-2011-79).

Устройство

Корпус отливается из чугуна. Наружу выходят 2 патрубка. По входному, располагающемуся по оси вращения рабочего колеса, в насос засасывается перекачиваемая жидкость. Она колесом отбрасывается к периферии рабочей полости и вытесняется в отвод спирально-кольцевого профиля. Оттуда она выходит из корпуса насоса 1К80-50-200б по идущему вертикально вверх нагнетательному патрубку. Этот патрубок находится в той же плоскости, что и ось вращения вала. Для крепления агрегата к монтажному основанию в корпусе предусмотрены лапы.

Центробежное колесо насоса 1К80-50-200б выполнено по закрытому типу с односторонним входом жидкости вдоль оси. Действующие по оси силы ослабляются при помощи следующих решений. На колёсах в диапазоне условных диаметров от 200 до 315 мм эту функцию выполняют выполненные на основном диске разгрузочные отверстия, с 160 мм – импеллером, выполненном там же.

Уплотнение находится в своём корпусе, который прикреплён к корпусу насоса 1К80-50-200б посредством кронштейна. Соединяется кронштейн с первым при помощи винтов, со вторым – фланца. Уплотнение охлаждается жидкостью непосредственно перекачиваемой (если её температура не превышает 60˚С), либо от стороннего источника (если превышает). Охладитель подаётся к уплотнителю через соответствующие отверстия в его корпусе.

Ротор насоса 1К80-50-200б – правовращающийся.

Кодировка

В условном обозначении насоса 1К80-50-200б:

  • первая цифра означает, что конструкция первой модернизации;
  • буква «К» – консольный тип конструкции;
  • 80 и 50 – диаметры патрубков в мм (входного и выходного, соответственно);
  • 200 – условный диаметр рабочего колеса в мм
  • б - обточка рабочего колеса - вторая.
Типоразмер насосаВеличина для патрубка
ВсасывающийНагнетательный
FxFyFzMxMyMzFxFyFzMxMyMz
НН∙мНН∙м
1К80-50-200б 700 310 490 210
Примечание: Ось X – вдоль оси насоса, ось Y – параллельно фланцу всасывающего патрубка, ось Z – вертикально вверх.
Типоразмер насосаВеличина для патрубка Ру, МПа (кгс/см²)
ВсасывающийНагнетательный
1К80-50-200б 1,6(16) 1,6 (16)
Наименование показателяЗначение показателя
Средняя наработка до отказа, ч
Средний ресурс до капитального ремонта, ч
Среднее время до восстановления, ч
Назначенный срок службы, лет
Коэффициент готовности
Срок сохраняемости, лет
6000
32000
8
6
0,998
2

Основные технические характеристики насоса 1К80-50-200б

Типоразмер насосаПараметрыПараметрыМасса
насоса
Q, м³/чH, мДКЗ, мМощность, кВтОбороты, об/минкг
1К80-50-200б 40 35 3,5 11 3000 58

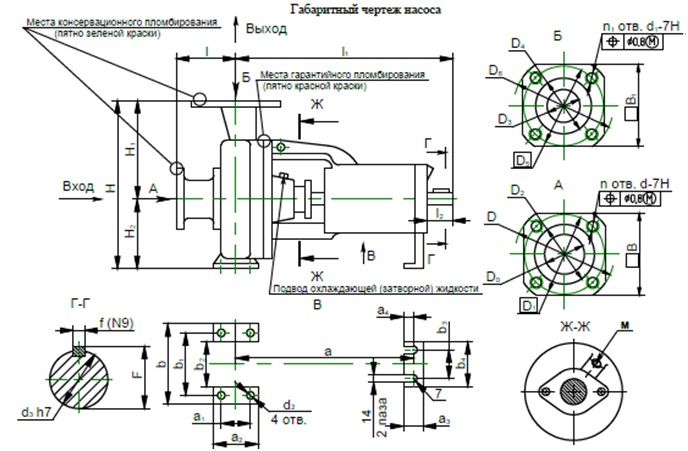

Габаритные размеры насоса 1К80-50-200б

Габаритные размеры насоса 1К80-50-200б

Обозначениеll1l2aа1a2bb1b2b3b4BB1М
1К80-50-200б 80 385 50 275 70 100 240 190 140 110 145 - 125 М12Х1,5

Габаритные размеры насосного агрегата 1К80-50-200б

Габаритные размеры насосного агрегата 1К80-50-200б

ТипоразмерМакс
пода-
ча
Размеры, мм
Электро-
двигатели
Мощ-
ность
кВт
LL1ll1l2АА1НН1ВВ1В2Масса кг
1К80-50-200-с
1К80-50-200-т
64 АИР160S2
5А160S2
АИМР160S2
ВА160S2
15 1095
1160
1180
1095
  100 173 150   230 540
537
630
653
  350
334
350
350
324 200
200
210
230
226
236
262
257
1К80-50-200а-с
1К80-50-200а-т
60 АИРМ132М2
А132М2
АИМ132М2
ВА132М2
11 990
995
1052
990
895 600 490 290 296 200
200
157
200
188
185
237
225
1К80-50-200б-с
1К80-50-200б-т
56 АИРМ132М2
А132М2
АИМ132М2
ВА132М2
11 990
995
1052
990
200
200
157
200
188
185
237
225

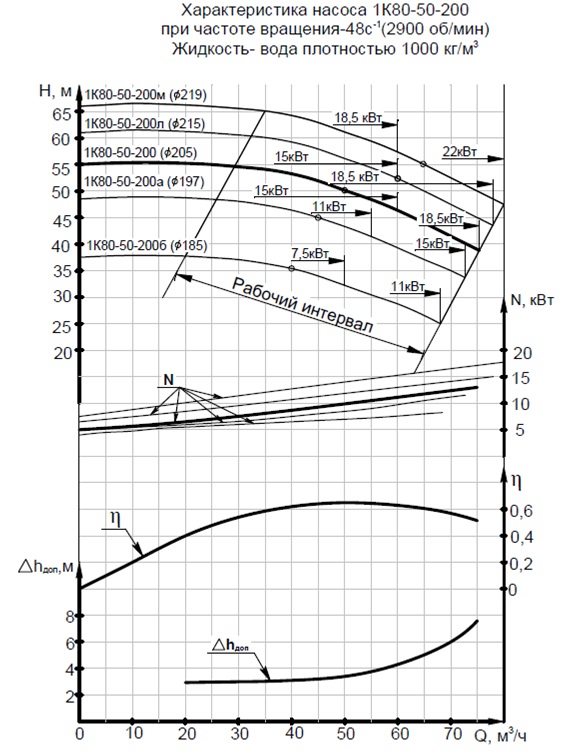

Характеристики насоса 1К80-50-200б
