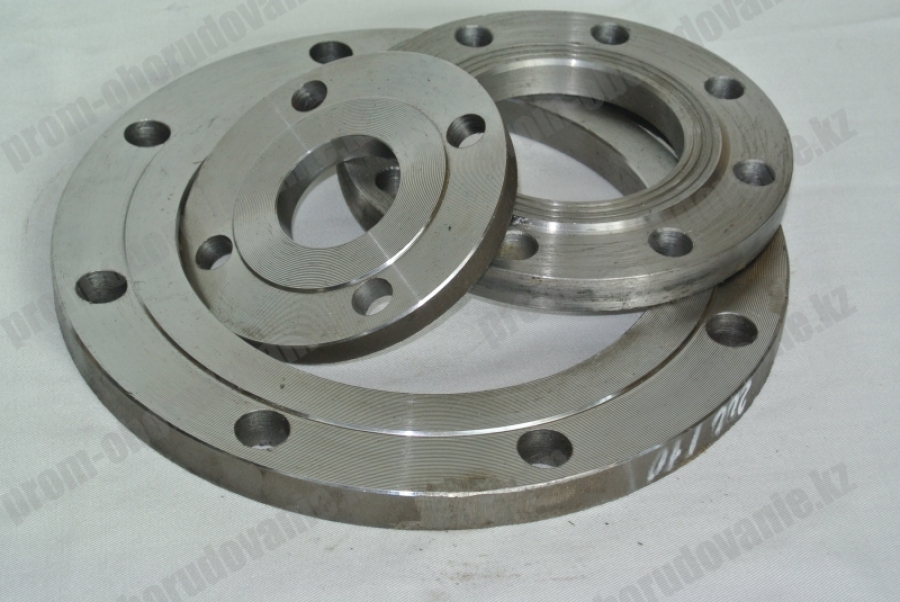

Фланцы стальные плоские приварные являются трубопроводным элементом, обеспечивающим монтаж оборудования, отдельных сгонов или соединений в систему. Данный соединительный элемент обеспечивает качественный, герметичный стык.

Описание

Сфера применения

Плоские приварные фланцы используются в различных отраслях. Поскольку данные изделия производятся из широкого спектра материалов (самые распространенные – стальные), их применение практически не ограничено проходящей по трубопроводу средой и внешними климатическими условиями.

Варианты конструкции фланцев стальных плоских

На территории стран СНГ наиболее распространены следующие стандарты на плоские стальные фланцы:

– Приварные (ГОСТ 12820-80);

– Приварные встык (ГОСТ 12821-80);

– На приварном кольце, свободные (ГОСТ 12822-80).

Согласно вышеупомянутым стандартам фланцы стальные плоские приварные являются соединительным элементом между трубопроводной арматурой и оборудованием.

Кроме этого, фланцы стальные плоские приварные по ГОСТ 12815-80 могут иметь различную геометрическую форму:

– Круглые;

– Квадратные.

Более распространены круглые изделия, однако в отдельных отраслях применяется оборудование с квадратным присоединительным узлом (до условного давления в 40 МПа).

Особенности монтажа

Фланцы стальные плоские приварные устанавливаются следующим образом: изделие надевается на участок трубы и крепится по окружности трубы парой сварных швов.

При монтаже арматуры встык ограничиваются одним сварным швом (соединяется воротниковая часть фланца с торцом трубы).

Свободные стальные фланцы имеют вторую часть – приварное кольцо, которое приваривается к трубопроводу. При этом фланцевый элемент остается в свободном состоянии, что значительно облегчает процесс присоединения арматуры к оборудованию с помощью болтов.

Данный тип стальных плоских приварных фланцев (с кольцом) используется при стыковке компонентов сети в труднодоступном месте, где невозможен поворот трубы, а также в сферах, требующих регулярной проверки качества фланцевого соединения (к примеру, химическая промышленность).

Технические характеристики

– Условный проход, мм;

– Давление, кгс/см²;

– Материал;

– Исполнение.

Условный проход характеризует сечение (проход) фланца стального плоского приварного, через которое передается рабочая среда в трубопроводе. Для трех размерных признаков условного прохода (100, 125, 150) существуют литеры (А, Б, В), обозначающие требуемый наружный диаметр труб.

Давление (условное) является параметром прочности фланцевого соединения и зависит от габаритов изделия и варианта его исполнения. Максимальное давление (200 кгс/см²) выдерживают фланцевые соединения встык, наименьшее (25 кгс/см²) – с приварным кольцом.

Тип исполнения фланцев стальных плоских приварных (от 1 до 9) определяет характер уплотнительной поверхности. Наиболее распространены плоские стальные фланцы 1 исполнения. Осуществляя заказ на ответные фланцы к уже имеющимся изделиям, следует учитывать возможность их стыковки, исходя из типа исполнения.

В качестве материала для производства фланцев стальных плоских приварных используется легированная, углеродистая и нержавеющая сталь. Соответствующая марка стали подбирается согласно условиям эксплуатации арматуры (рабочая среда, температура, давление).

Преимущества:

– Простой монтаж;

– Герметичность соединения;

– Устойчивость к различным условиям эксплуатации;

– Возможность неоднократного использования;

– Невысокая стоимость;

– Универсальность.
