Трубы обечаечные большого диаметра

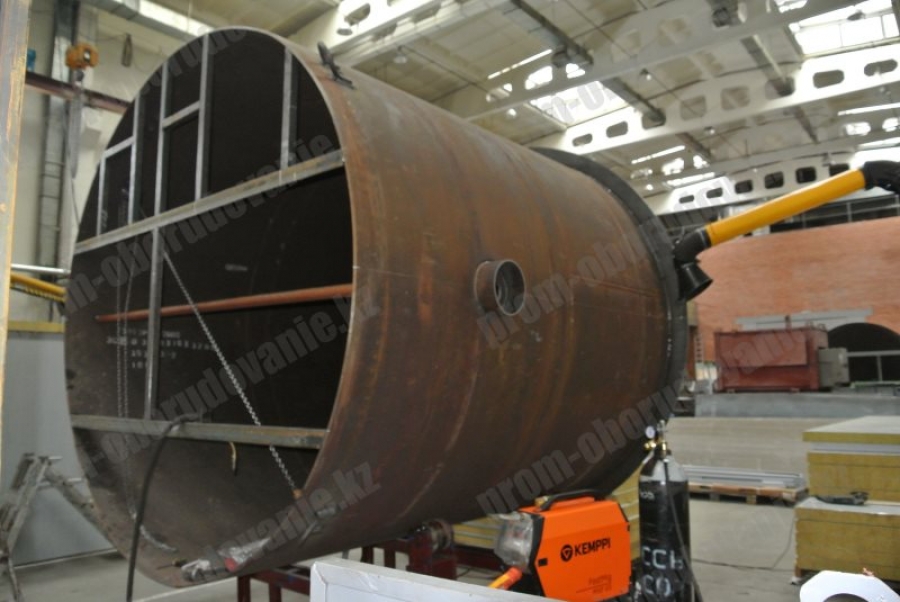

1_2010171898

Обечаечные трубы большого диаметра - это металлические сварные изделия, изготовленные из стальных обечаек согласно ТУ 14-3Р-93-2006.

Описание

Технологические особенности

Трубы обечаечные большого диаметра конструктивно представляют собой соединенные в единый цилиндр обечайки, или конические сегменты (обводы). Прочность сварных соединений сопоставима с прочностью металла, из которого сделаны обечайки. Обечаечные трубы производят электросварным способом. При этом термическая обработка изделий не применяется.

Исходным материалом является листовая горячекатаная сталь толщиной 4-40 мм. Выпускают обечаечные трубы диаметром 720-3000 мм и больше. Наиболее распространенные диаметры – 1420-3020 мм. Марки стали, используемые при производстве обечаечных труб большого диаметра: 19Г2С, 17Г1Су, 17Г1Су, 20, 10, 3сп, 3пс.

Готовые изделия подлежат тщательной проверке на механические и физические свойства, соответствие геометрических параметров. По прохождению всех предусмотренных испытаний на обечаечные трубы большого диаметра выдаются сопроводительные документы, подтверждающие их соответствие стандартам и качество.

Разновидности обечаечных труб большого диаметра:

– с продольными сварными швами;

– с поперечными сварными швами.

Трубы обечаечные большого диаметра производятся из горячекатаной заготовки, соответствующей ГОСТ 14637 и ГОСТ 19309. Изготовление обечаечных труб большого диаметров осуществляется по технологическому процессу, определяемому требованиями конструкционной документации и НД.

Особенности применения, назначение

Обечаечные трубы, производимые из горячекатаных заготовок, имеют очень широкую сферу применения. Эти практичные и долговечные изделия при условии антикоррозийной обработки способны находиться под непрестанным воздействием неагрессивных грунтовых вод.

Обечаечные трубы большого диаметра используются в возведении всевозможных сооружений и конструкций. Они являются основой защитных кожухов в нефтепроводах и газопроводах, трубопроводных сетях общего назначения, находящихся под давлением до 24 атм.

Из труб обечаечных большого диаметра изготавливают массивные опоры эстакад и мостов, корпуса для оборудования, различные емкости. Обечаечные трубы большого диаметра применяются при производстве плавучих понтонов насосных станций, корпусов КНС.

При проектировании возводимых объектов проводят оценку экономической и технологической целесообразности применения труб обечаечных большого диаметра. Любой проект с использованием данного типа стальных изделий предписывает защитные мероприятия, текущее обслуживание, проверку состояния и выполнение капитального ремонта.

Размерные параметры обечаечных труб большого диаметра:

– Мерная длина: 10-12 м;

– Кратность длины: до 250 мм;

– Число поперечных швов мерной трубы: 5;

– Смещение поперечных швов: не менее 200 мм;

Поперечные швы труб обечаечных большого диаметра расположены друг от друга на расстоянии 2 м. Допустимые отклонения наружного диаметра обечаечных труб при обычной точности изготовления составляют ±0,6% (Ø1420) и ±0,58% (Ø1620-3020), при повышенной точности ±6 мм (Ø1420) и ±5,8 мм (Ø1620-3020).

Классификация (группировка) обечаечных труб большого диаметра по качественным параметрам:

– А: по механическим свойствам;

– Б: по химическому составу;

– В: по механическим показателям и химическому составу.

Обечаечные трубы большого диаметра категорий А и В соответствуют механической прочности сварного соединения на растяжение по ГОСТ 6996. Показатель временного сопротивления для сварного шва не должен быть ниже аналогичного параметра основного металла.

Категории обечаечных труб большого диаметра (А, Б, В), в зависимости от использованного материала:

– А: углеродистая сталь всех степеней окисления марок Ст3, Ст2 (ГОСТ 14637, ГОСТ 380);

– Б: углеродистая сталь всех степеней раскисления марок Ст3, Ст2 (ГОСТ 14637, ГОСТ 380);

– В: углеродистая сталь всех степеней раскисления марок Ст3, Ст2 (ГОСТ 380), 2, 3 и 4 категорий (ГОСТ 14637), Ст3кп, Ст3сп, Ст3пс (ГОСТ 380).

Производство обечаечных труб большого диаметра – высокотехнологичный процесс, для организации которого нужна совокупность добывающих, обрабатывающих, транспортно-логистических и научно-технических ресурсов.

Именно поэтому существует ограниченное число предприятий, специализирующихся на выпуске данного вида стальных конструкций, и лишь развитые государства с высоким потенциалом имеют в распоряжении подобные производства.

Поскольку применение обечаечных труб большого диаметра ограничено, их выпускают под конкретный заказ. Наиболее распространенными размерами являются Ø1020-1220, более крупные трубы используются реже.
