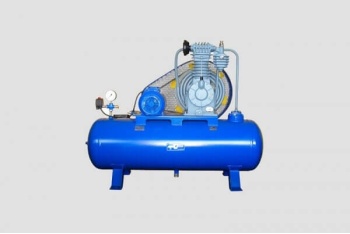

Поршневой компрессор С-415М1 отличается высоким давлением (10 бар), высокой производительностью, наличием пневмоавтоматики и объемного ресивера (430 литров).
Это стационарное устройство, поэтому колесная база отсутствует. Также поршневому компрессору С-415М1 присущи ремонтопригодность, простота эксплуатации и универсальность, что позволяет устанавливать такое оборудование на производственных участках самого разного назначения.
Особенности:
- Предназначен для промышленного использования в тяжелых условиях;
- Возможность работать не только с воздухом, но и с иными промышленными газами;
- Представленный воздушный электрический поршневой компрессор С-415М1 функционирует в режиме 50/50 (чередование покоя и активности);
- Может работать при высоком уровне запыленности и влажности;
- Минимальное энергопотребление при достаточной мощности;
- Неприхотливость и совместимость с крупным промышленным пневмооборудованием.
Характеристики
| Тип |
Стационарный |
| Производительность, л/мин |
630 |
| Давление, бар |
10 |
| Объем ресивера, л |
430 |
| Расположение ресивера |
Горизонтальный |
| Мощность, кВт |
5,5 |
| Напряжение, В |
380 |
| Модель компрессорной головки |
С-415М |
| Тип привода |
Ременной |
| Размер, мм |
2100х670х1400 |
| Вес, кг |
380 |
| Реле давления |
Да |
| Страна |
Россия |

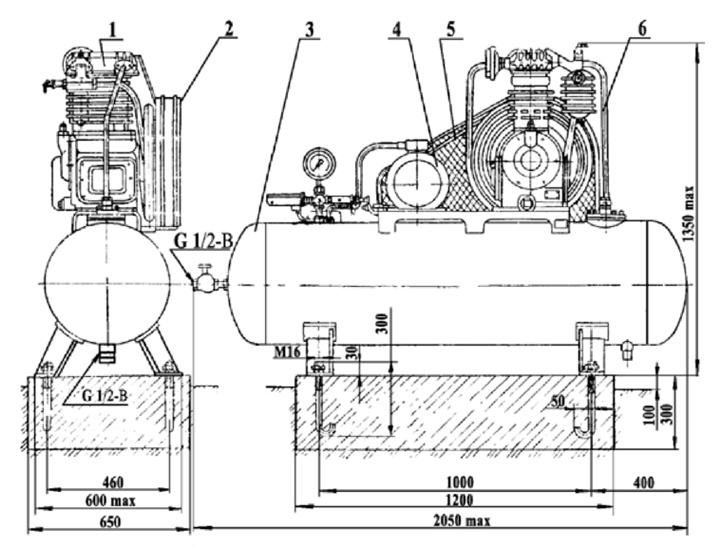

Компрессор, модель С415М1
- 1—головка компрессора;
- 2—ограждение;
- 3—ресивер;
- 4—электродвигатель;
- 5—приводные ремни;
- 6—воздухопровод.

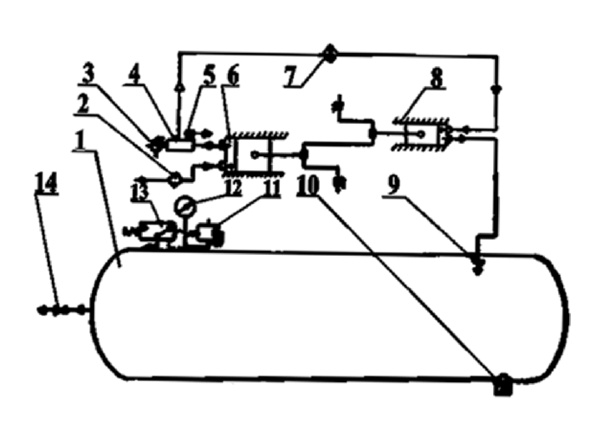

Схема пневматическая принципиальная компрессора, модель С415М1
- 1 — ресивер;
- 2 — воздушный фильтр;
- 3 — клапан предохранительный;
- 4 — коллектор цилиндра низкого давления:
- 5 — пневморазгружатель;
- 6 — цилиндр низкого давления;
- 7 — холодильник;
- 8 — цилиндр высокого давления;
- 9 — блок обратного клапана;
- 10 — влагоудалитель;
- 11 — предохранительный клапан;
- 12 — манометр контроля воздуха;
- 13 — реле давления;
- 14 — вентиль раздаточный.

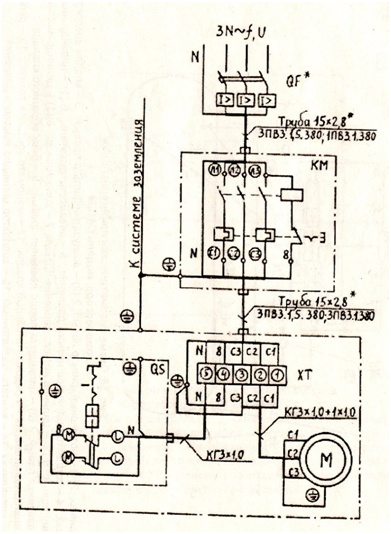

Схема электрическая принципиальная и соединений компрессора модель С415М1

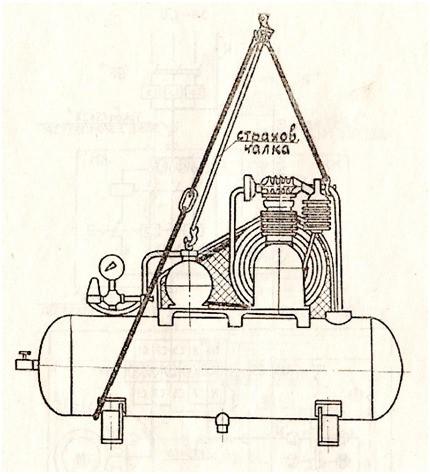

Схема строповки компрессора модель С415М
