Характеристики
| Тип |
Стационарный |
| Производительность, л/мин |
160 |
| Давление, бар |
10 |
| Объем ресивера, л |
110 |
| Расположение ресивера |
Вертикальный |
| Мощность, кВт |
2,2 |
| Напряжение, В |
380 |
| Модель компрессорной головки |
С-412М |
| Тип привода |
Ременной |
| Размер, мм |
820х620х1400 |
| Вес, кг |
110 |
| Реле давления |
Да |
| Страна |
Россия |

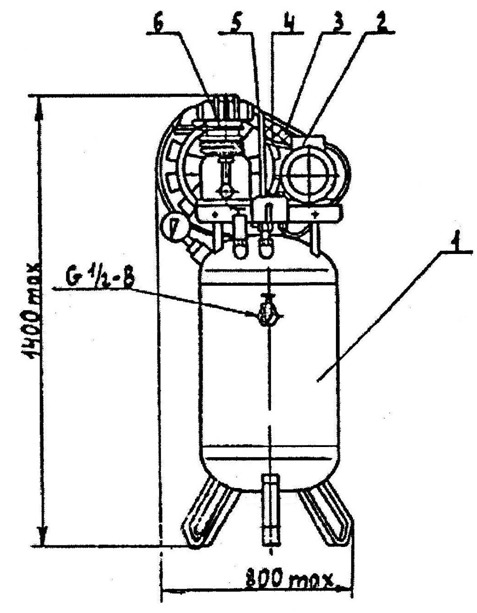

Установка компрессорная КВ-7
- 1- ресивер;
- 2- электродвигатель;
- 3- ограждение;
- 4- ремень приводной;
- 5- трубопровод;
- 6- головка компрессорная.
Схема электрическая принципиальная и соединений установки компрессорной КВ-7
Работа электрической схемы
Установка КВ-7 выпускается для подключения в трехфазную четырехпроводную сеть с напряжением 380 В, 50Гц. Установка КВ-7 подключается к электрической сети через автоматический выключатель QF (см. эл. схему). Завод рекомендует подключать установку через устройство защитного отключения (УЗО) в соответствии со схемой подключения.
